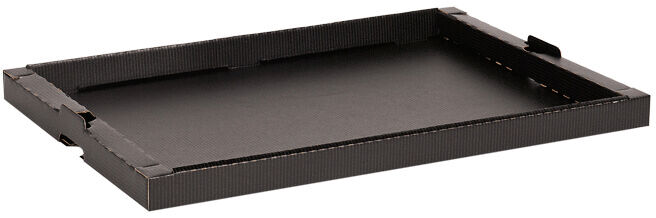

Auf dem Bild ist eine flache, rechteckige, schwarze Pizzakartonage zu sehen. Die Ränder sind leicht erhöht, und die Kanten sind sauber und scharf. Der Boden ist glatt.

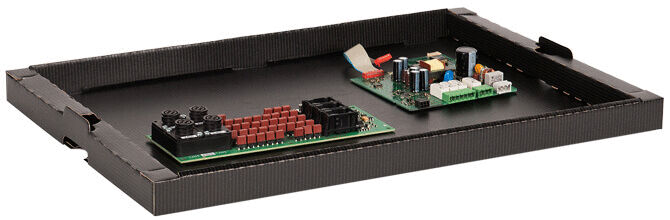

Das Bild zeigt ein flaches schwarzes Fach mit zwei Leiterplatten. Eine Platte hat viele kleine, rote Bauteile, die andere ist bunter mit verschiedenen elektrischen Komponenten.
Preview: Auf dem Bild ist eine flache, rechteckige, schwarze Pizzakartonage zu sehen. Die Ränder sind leicht erhöht, und die Kanten sind sauber und scharf. Der Boden ist glatt.
Preview: Das Bild zeigt ein flaches schwarzes Fach mit zwei Leiterplatten. Eine Platte hat viele kleine, rote Bauteile, die andere ist bunter mit verschiedenen elektrischen Komponenten.
CORSTAT Tray COR-20.CTR
(Art.Nr.: COR-20.CTR)
Auf dem Bild ist eine flache, rechteckige, schwarze Pizzakartonage zu sehen. Die Ränder sind leicht erhöht, und die Kanten sind sauber und scharf. Der Boden ist glatt.
Das Bild zeigt ein flaches schwarzes Fach mit zwei Leiterplatten. Eine Platte hat viele kleine, rote Bauteile, die andere ist bunter mit verschiedenen elektrischen Komponenten.
Mobile Preview: Auf dem Bild ist eine flache, rechteckige, schwarze Pizzakartonage zu sehen. Die Ränder sind leicht erhöht, und die Kanten sind sauber und scharf. Der Boden ist glatt.
Mobile Preview: Das Bild zeigt ein flaches schwarzes Fach mit zwei Leiterplatten. Eine Platte hat viele kleine, rote Bauteile, die andere ist bunter mit verschiedenen elektrischen Komponenten.
Merken / Anfragen

CORSTAT Tray COR-20.CTR

CORSTAT Tray COR-20.CTR

dpvlink:
709
Abmessung Außen:
550 x 346 x 31
Innen LxBxH [mm]:
499 x 330 x 28
Ausführung:
ohne Schaumstoff
Eigenschaften:
Weitere Produktinformationen
Bedruckung und Heissprägung für Behälter
configure_now


Mindestbestellmenge:
10 Stück
4.65 CHF

zzgl. 8.1% MwSt.

10 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

CORSTAT Tray COR-20.CTR

Das CORSTAT Tray COR-20.CTR, hergestellt von Kolb, ist eine hochwertige Lösung für den sicheren Transport und die Lagerung empfindlicher elektronischer Komponenten. Dieses Tray ist aus Wellpappe gefertigt, die sowohl innen als auch außen elektrostatisch leitfähig beschichtet und zusätzlich außen mit einer wasserabweisenden sowie kratzfesten Beschichtung versehen ist. Die schwarze Farbgebung verleiht dem Tray ein professionelles Aussehen.

Die Abmessungen des Trays betragen innen 499 x 330 x 28 mm und außen 550 x 346 x 31 mm. Es ist recyclebar und verfügt über eine Stapelnasenverstärkung, die eine erhöhte Stabilität bietet. Die elektrostatische Abschirmung beträgt 10 nJ, und der Oberflächenwiderstand liegt zwischen 10^5 und 10^6 Ohm, was den Normen DIN EN 61340-5-1 und IEC entspricht.

Das Tray ist in verschiedenen Ausführungen erhältlich, darunter Modelle ohne Schaumstoffeinlage sowie Varianten mit ableitfähiger oder leitfähiger Schaumstoffeinlage in rosa oder schwarz. Eine extra stabile Ausführung ohne Einlage ist ebenfalls verfügbar. Die Mindestbestellmenge beträgt 10 Stück.
Ausführung
Ausführung
ohne Schaumstoff
Breite
346 mm
Höhe
Höhe
31 mm
Innenbreite
Innenbreite
330 mm
Innenhöhe
28 mm
Innenlänge
499 mm
Länge
Länge
550 mm
Schaumstoff
Schaumstoff
ohne Schaumstoff
Oberflächenwiderstand Rs
Oberflächenwiderstand Rs
105 - 106 Ω
Farbe
Farbe
schwarz
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 293
Gesamtkatalog 2023 - 2024
Konfiguratoren:
Bedruckung und Heissprägung für Behälter

Produktfamilie

CORSTAT Tray

Die CORSTAT Trays aus Wellpappe passen in standardisierte Eurobehälter und Customer-Store-Container, wodurch sie für eine Vielzahl von Anwendungen geeignet sind. Sie haben folgende gemeinsamen Eigenschaften:

  • schwarz
  • innen und außen elektrostatisch leitfähig beschichtet und versiegelt
  • Oberflächenwiderstand Innen-/Außendecke:   RS = 105 - 106 Ω
  • elektrostatische Abschirmung 10 nJ (EnergyTest)
  • außen mit wasserabweisender und kratzfester Beschichtung
  • stapelbar; mit Stapelnasenverstärkung
  • recyclebar
  • entspricht der ESD-Norm DIN EN 61340-5-3 und ANSI/ESD S541.

Die Trays dieser Produktfamilie sind in verschiedenen Ausführungen erhältlich: ohne Schaumstoff, mit leitfähiger/ableitfähiger Schaumstoffeinlage oder extra stabil. Die jeweilige Ausführung ist an der Artikelnummer erkennbar:

  • CTR = ohne Schaumstoff
  • CTR.as  = mit Schaumstoffeinlage ableitfähig, rosa (Stärke 2 mm, +/- 0,5 mm Toleranz)
  • CTR.el  = mit Schaumstoffeinlage leitfähig, schwarz (Stärke 1,5 mm, +/- 0,5 mm Toleranz)
  • CTR-EE = ohne Einlage, extra stabile Ausführung, hohe Abschirmeigenschaften

Artikelbild
Artikelbezeichnung
Abmessung Außen
Innen LxBxH [mm]
Ausführung
Preis
Vergleichen
COR-05.CTR - CORSTAT Tray COR-05.CTR
COR-05.CTR
CORSTAT Tray COR-05.CTR
351 x 246 x 31
297 x 230 x 28
ohne Schaumstoff
2.95 CHF
COR-05.CTR.as - CORSTAT Tray COR-05.CTR.as
COR-05.CTR.as
CORSTAT Tray COR-05.CTR.as
351 x 246 x 31
297 x 230 x 28
mit ableitfähiger Schaumstoffeinlage, rosa
3.40 CHF
COR-05.CTR.el - CORSTAT Tray COR-05.CTR.el
COR-05.CTR.el
CORSTAT Tray COR-05.CTR.el
351 x 246 x 31
297 x 230 x 28
mit leitfähiger Schaumstoffeinlage, schwarz
3.85 CHF
COR-20.CTR - CORSTAT Tray COR-20.CTR
COR-20.CTR
CORSTAT Tray COR-20.CTR
550 x 346 x 31
499 x 330 x 28
ohne Schaumstoff
4.65 CHF
COR-20.CTR.as - CORSTAT Tray COR-20.CTR.as
COR-20.CTR.as
CORSTAT Tray COR-20.CTR.as
550 x 346 x 31
499 x 330 x 28
mit ableitfähiger Schaumstoffeinlage, rosa
5.45 CHF
COR-20.CTR.el - CORSTAT Tray COR-20.CTR.el
COR-20.CTR.el
CORSTAT Tray COR-20.CTR.el
550 x 346 x 31
499 x 330 x 28
mit leitfähiger Schaumstoffeinlage, schwarz
6.50 CHF
COR-20.CTR-EE - CORSTAT Tray (Tablett) COR-20.CTR-EE
COR-20.CTR-EE
CORSTAT Tray (Tablett) COR-20.CTR-EE
550 x 346 x 33
499 x 330 x 28
stabile Ausführung, ohne Schaumstoffeinlage
6.80 CHF
COR-25.CTR - CORSTAT Tray COR-25.CTR
COR-25.CTR
CORSTAT Tray COR-25.CTR
550 x 346 x 43
499 x 330 x 40
ohne Schaumstoff
4.90 CHF
COR-25.CTR.as - CORSTAT Tray COR-25.CTR.as
COR-25.CTR.as
CORSTAT Tray COR-25.CTR.as
550 x 346 x 43
499 x 330 x 40
mit ableitfähiger Schaumstoffeinlage, rosa
5.75 CHF
COR-25.CTR.el - CORSTAT Tray COR-25.CTR.el
COR-25.CTR.el
CORSTAT Tray COR-25.CTR.el
550 x 346 x 43
499 x 330 x 40
mit leitfähiger Schaumstoffeinlage, schwarz
6.65 CHF
COR-25.CTR-EE - CORSTAT Tray (Tablett) COR-25.CTR-EE
COR-25.CTR-EE
CORSTAT Tray (Tablett) COR-25.CTR-EE
550 x 346 x 43
499 x 330 x 40
stabile Ausführung, ohne Schaumstoffeinlage
8.35 CHF
COR-30.CTR - CORSTAT Tray COR-30.CTR
COR-30.CTR
CORSTAT Tray COR-30.CTR
550 x 346 x 73
499 x 330 x 70
ohne Schaumstoff
6.15 CHF
COR-30.CTR.as - CORSTAT Tray COR-30.CTR.as
COR-30.CTR.as
CORSTAT Tray COR-30.CTR.as
550 x 346 x 73
499 x 330 x 70
mit ableitfähiger Schaumstoffeinlage, rosa
7.10 CHF
COR-30.CTR.el - CORSTAT Tray COR-30.CTR.el
COR-30.CTR.el
CORSTAT Tray COR-30.CTR.el
550 x 346 x 73
499 x 330 x 70
mit leitfähiger Schaumstoffeinlage, schwarz
8.00 CHF
COR-30.CTR-EE - CORSTAT Tray (Tablett) COR-30.CTR-EE
COR-30.CTR-EE
CORSTAT Tray (Tablett) COR-30.CTR-EE
550 x 346 x 73
499 x 330 x 70
stabile Ausführung, ohne Schaumstoffeinlage
9.90 CHF
