Leiterplattenhalter cab

Leiterplattenhalter cab

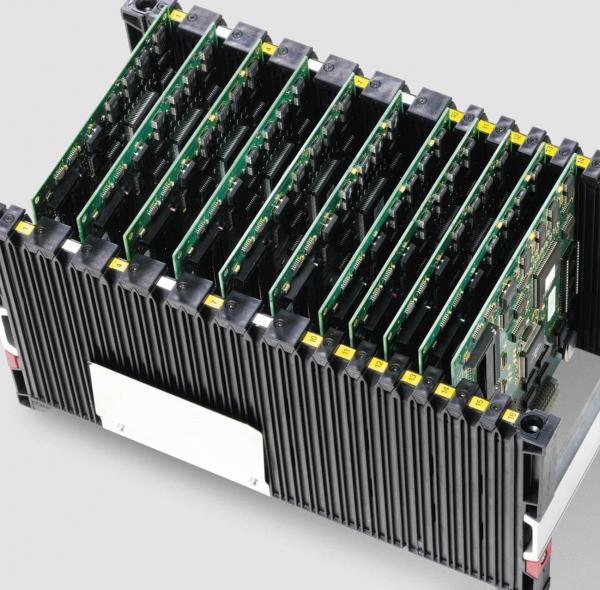

elektrostatisch leitfähig, ein vorbildliches Konzept: durchdacht, flexibel und komplett

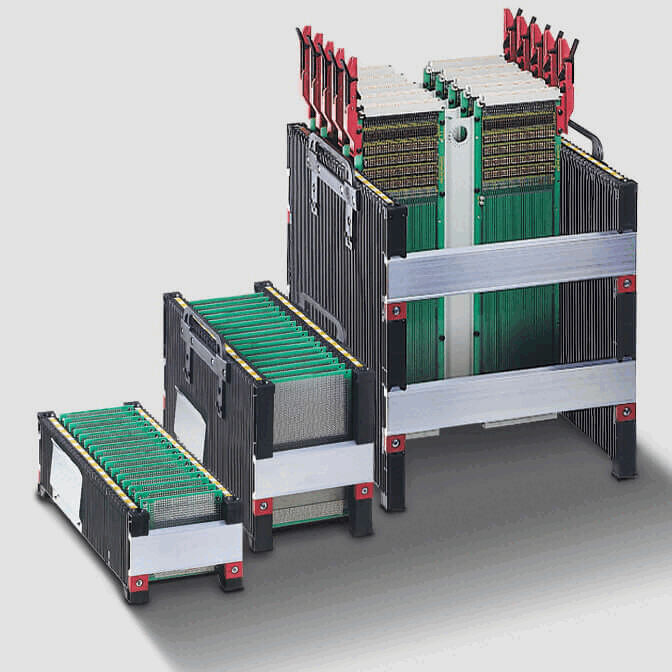

Diese Leiterplattenhalter werden in der Fertigung, im Prüffeld und im Lager verwendet. Sie können sowohl senkrecht stehend als auch waagerecht liegend bestückt werden. Das System ist völlig variabel in der Breite und kann für alle Leiterplattengrößen bedarfsgerecht montiert werden.

  • Tragegriffe
    Sie erleichtern den Transport und erlauben vor allem das leichte Herausnehmen der Leiterplattenhalter aus Transportkästen. Um Platz in der Höhe zu sparen, sind sie versenkbar.
  • Klammer
    Sie kann an jedem Leiterplattenhalter seitlich angeschraubt werden. Damit werden Begleitpapiere wie Stücklisten und Auftragsformulare festgeklemmt.
  • Auflageschiene
    Sie dient zur Abstützung schwerer und grosser Leiterplatten und sichert diese, damit sie beim Transport in keinem Fall nach unten herausrutschen können.
  • Profilschiene
    Sie ist aus einem Aluminium-Strangpressprofil gefertigt und wird in jeder gewünschten Länge geliefert.
  • Stegwände
    Die doppelwandigen Stegwände sind durch den Sandwichaufbau äußerst stabil und verwindungssteif.
  • Freiraum
    Damit überstehende Bauteile nicht beschädigt werden, liegt die Auflagekante 17 mm über der Tischfläche.

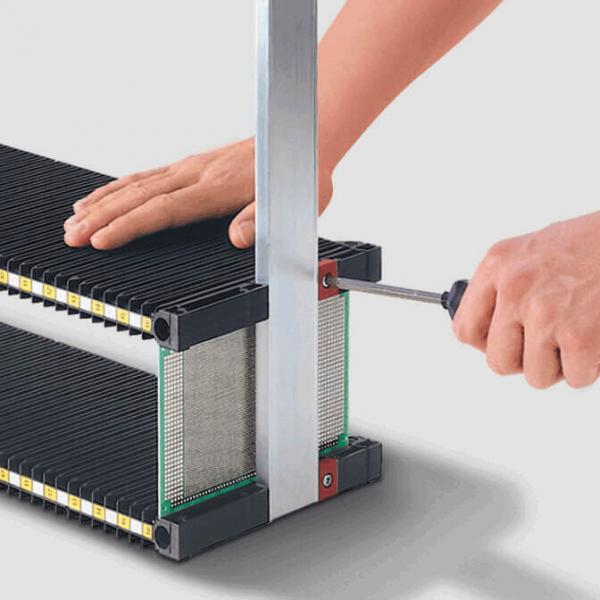

Schnelle u. einfache Montage

Schnelle und einfache Einstellung durch um 0,4 mm höher liegende äußere Justagenuten

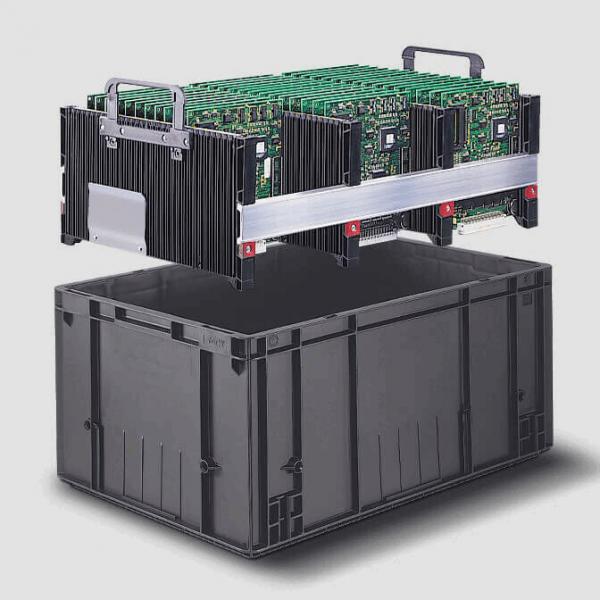

Transportbehälter

Für den Transport können die Leiterplattenhalter in  Eurobehälter 600 x 400 mm bzw. 400 x 300 mm eingesetzt werden.

Die versenkbaren Tragegriffe erleichtern dabei das Einsetzen und das Herausnehmen.

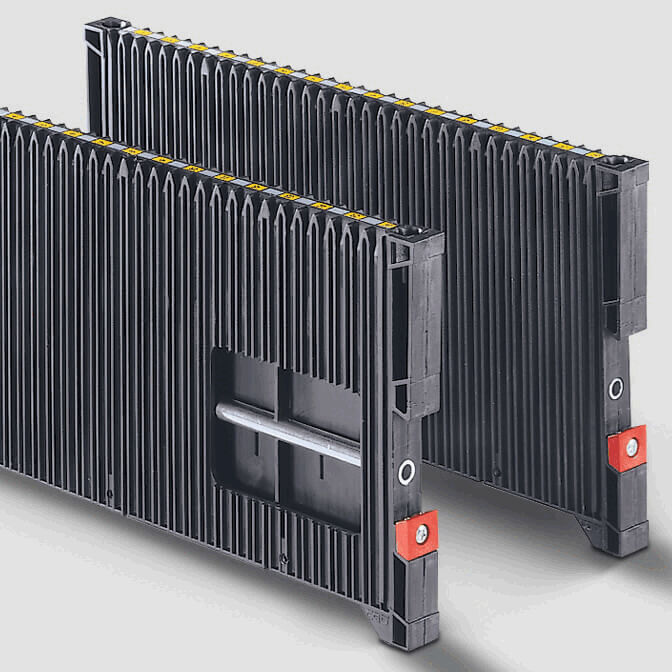

Stabil und verwindungssteif

Die Stegwände sind durch den doppelwandigen Aufbau äußerst stabil. Zusätzlich kann bei hoher mechanischer und thermischer Belastung die Stegwand durch ein Metallrohr versteift werden.

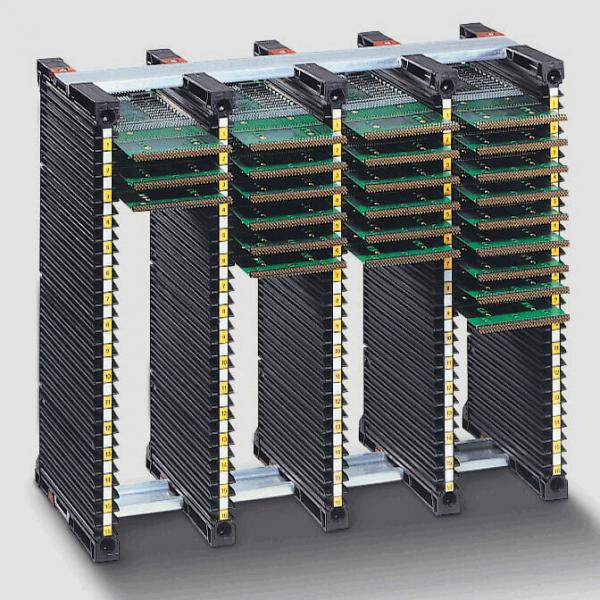

Hochkant stehend

Bestückte Leiterplatten müssen vor dem Löten waagerecht gelagert werden. Dazu werden die Leiterplatten hochkant aufgestellt.



Nutensperre

Zur Vermeidung von Bauteilbeschädigungen beim Einschieben der Leiterplatten in das Magazin können die Führungen durch Nutensperren blockiert werden.



Technische Daten Stegwand 100/180/300:

Anzahl Führungsnuten:32
Abstand Führungsnuten:10 mm
Material:Polypropylen
Farbe:schwarz
Dauergebrauchstemperatur:70°C

Nach Alterung kein Abfall der Leitfähigkeit, Chemikalien- und UV-Beständigkeit sehr gut.

Ausführung leitfähig = elektrostatisch volumenleitfähig
Entspricht der ESD-Norm DIN EN 61340-5-1


 Stegwand

 Nutbreite

 Nuttiefe

 Leiterplattenabstand

 max. Bestückung

 100

 2,8 mm

 2,0 mm

 10 mm

 32 Leiterplatten

 180

 4,0 mm

 2,5 mm

 10 mm

 32 Leiterplatten

 300

 3,5 mm

 2,5 mm

 10 mm

 32 Leiterplatten

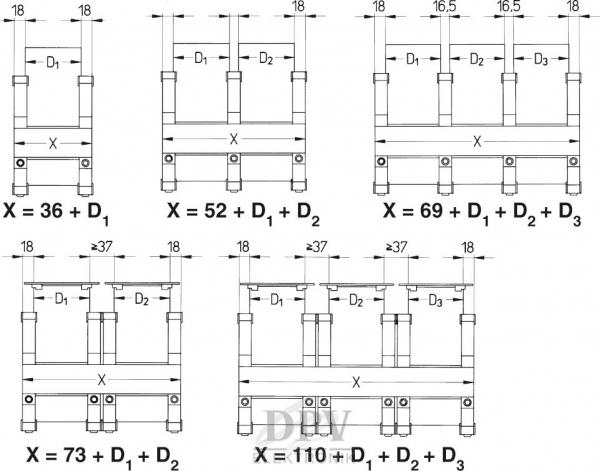

Die Länge der Profile (Maß X) errechnet sich nach den unten stehenden Angaben.
Maß D  =  Leiterplattenbreite
Maß X  =  Länge der Profilschiene


Weiterlesen...

Artikelbild
Art.Nr.: 8910060
33.30 CHF
Artikelbild
Stegwand 100, elektrisch leitfähig

Art.Nr.: 8910050
25.45 CHF
Artikelbild
Profilschiene 547 mm lang

Art.Nr.: 8910547
7.45 CHF
Artikelbild
Stegwand 300, elektrisch leitfähig

Art.Nr.: 8912049
39.05 CHF
Artikelbild
Art.Nr.: 8910064
168.95 CHF
Artikelbild
Profilschiene 1000 mm lang

Art.Nr.: 8911000
11.25 CHF
Artikelbild
Art.Nr.: 8910063
122.90 CHF
Artikelbild
Profilschiene 252 mm lang

Art.Nr.: 8910252
4.90 CHF
Artikelbild
Profilschiene 2000 mm lang

Art.Nr.: 8912000
20.40 CHF
Artikelbild
Art.Nr.: 8910065
126.70 CHF
Artikelbild
Tragegriff 180/300 (2 Stück)

Art.Nr.: 8910097
12.75 CHF
Artikelbild
Stegwand 300 mit Bohrungen für Nutensperre
elektrisch ableitfähig (DIN EN 61340-5-1)

Art.Nr.: 8913914
48.50 CHF
Artikelbild
Art.Nr.: 8912007
12.75 CHF
Artikelbild
Art.Nr.: 8910104
46.10 CHF
Artikelbild
Nutensperre 2 (VPE Pack = 100 Stück)
!! nur passend für Stegwände mit
Bohrungen für Nutensperre !!!

Art.Nr.: 8913917
74.75 CHF
Artikelbild
Art.Nr.: 8910009
6.50 CHF
1 bis 16 (von insgesamt 24)
