MiniStrip Advanced Set (ohne MiniStrip)

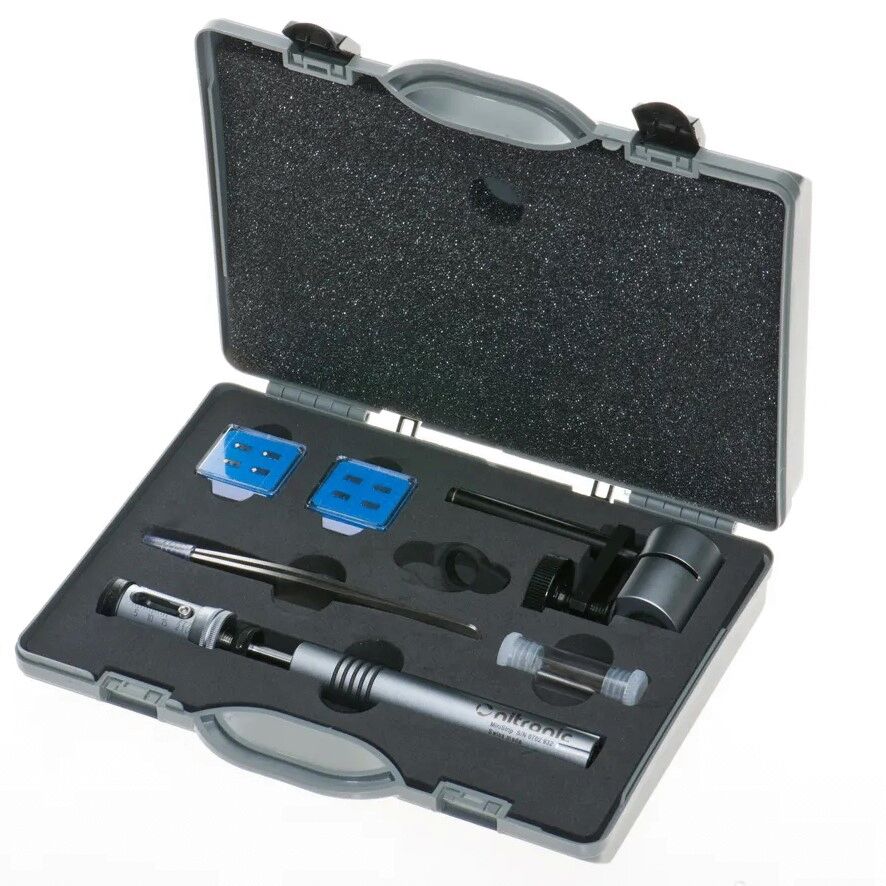

Das MiniStrip Advanced Set ist ein hochpräzises Abisoliergerät, das speziell für Kabel mit kleinen Durchmessern konzipiert wurde. Es ermöglicht eine absolut präzise und wiederholgenaue Abisolierung von Kabelenden dank eines innovativen Viermessersystems. Das Gerät entfernt den Mantel durch rotatives Einschneiden und anschließenden Abzug in einem Arbeitsgang, wobei Litzen je nach Kabel und Abisolierlänge gleichzeitig verdrillt werden können. Diese Technik eignet sich besonders für die Bearbeitung von Lichtwellenleitern, Koaxialkabeln und teflonummantelten Kabeln, ohne dabei Leiter oder Glasfasern zu beschädigen.Das Set beinhaltet neben dem Abisoliergerät einen Transportkoffer, der über eine Tischhalterung und eine Pinzette verfügt sowie Aussparungen für den MiniStrip und zusätzliche Messersätze bietet. Die Leiterdurchmesser können von 0,16 bis 1,5 mm (15 - 34 AWG) variieren, und bei bestimmten Isolationstypen ist eine Anpassung bis zu 0,10 mm (38 AWG) möglich. Der maximale Kabeldurchmesser beträgt 2,5 mm bei einer maximalen Abisolierlänge von 15 mm. Das Gerät ermöglicht eine stufenlose Verstellung von Durchmesser und Länge und benötigt keine externe Stromversorgung, was es ideal für den mobilen Einsatz macht. Geeignet ist es für die Verarbeitung von Teflon-, PVC-, Kynar- und Kapton-Isolationen.
Die hohe Verarbeitungsqualität und die einfache Einstellung über eine geeichte Skala mit Feststellschraube zur Blockierung der Durchmesserverstellung garantieren eine exakte Wiederholgenauigkeit und Langlebigkeit des Geräts.
Details
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
Hochpräzisionsabisoliergerät MiniStrip
Rotatives Einschneiden und Abzug
Das innovative Verfahren ermöglicht die mühelose Entfernung von Isolation oder auch von Dielektrikum / Schirm von Koaxialkabeln.
Optionale Zentriervorrichtung (Art.Nr. NI-010070)
Die Zentriervorrichtung ermöglicht hochwertiges Abisolieren, das selbst höchsten Standards gerecht wird. Sie ist stufenlos einstellbar und stellt sicher, dass das Kabel relativ zu den Messern zentriert ist, wodurch jeglicher fehlerhafter Benutzereinfluss auf die Qualität des Abisolierens ausgeschlossen wird.
Stufenlose Längeneinstellung
Die Längeneinstellung ist ebenfalls stufenlos und kann in wenigen Sekunden auf das gewünschte Maß eingestellt werden.
Gleichzeitiges Verdrillen von Litzen
Je nach Beschaffenheit des Leiters werden Litzen gleichzeitig leicht verdrillt.
Hohe Genauigkeit
Die hohpräzise Fertigung des MiniStrips gewährleitstet höchste Wiederholbarkeit Ihres Abisolierprozesses.
Kalibrierte Skala für Durchmessereinstellung
Das MiniStrip kann mithilfe einer kalibrierten Skala mi einer Auflösung von einem Hundertstel in wenigen Sekunden auf verschiedene Durchmesser eingestellt werden.
Benutzerfreundlichkeit
Trotz vielfältiger Einstellungsmöglichkeiten ist das Ministrip einfach und intuitiv zu bedienen.
Blockierbare Durchmesserverstellung und Zentriervorrichtung
Eine Feststellschraube ermöglicht das Blockieren der Durchmesserverstellung oder der Zentriervorrichtung für Raumfahrtanwendungen.
Eigenschaften
- Abisolierlänge bis 15 mm / max. Kabeldruchmesser 2,5 mm
- Abisolierkopf mit Viermessersystem
- Rotatives Einschneiden
- Keine Verletzung der Leiter
- Stufenlose Verstellung von Durchmesser und Länge
- Mobil, überall einsetzbar, keine Stromversorgung erforderlich
- Geeignet für Teflon-, PVC-, Kynar- und Kapton-Isolationen
