Das Standardwerkzeug von Olamef zur Reduzierung des Rastermaßes ist speziell für die Schneide- und Biegemaschine TP 6/PR-F konzipiert. Es ermöglicht eine präzise Anpassung des Gurtlochrasters von 7,62 mm bis zu 58,42 mm und ist ideal für die Verarbeitung von Bauteilen mit einer maximalen Körperlänge von 50 mm. Die kompatible Drahtstärke liegt zwischen 0,5 mm und 0,9 mm, während der Bauteildurchmesser von 0,6 mm bis 8 mm reicht.
Die Abmessungen für den Abstand zwischen Bauteilkörper und Biegung betragen 1,2 mm, und der Abstand von der Biegung zum Drahtende variiert zwischen 7 mm und 11 mm. Zudem ist der Abstand von der Biegung zur Lötstelle (LP) zwischen 5 mm und 9 mm einstellbar. Diese technischen Spezifikationen machen das Werkzeug zu einer essenziellen Ausrüstung für hochpräzise Operationen in der Elektronikfertigung, wo Flexibilität und Genauigkeit gefordert sind.

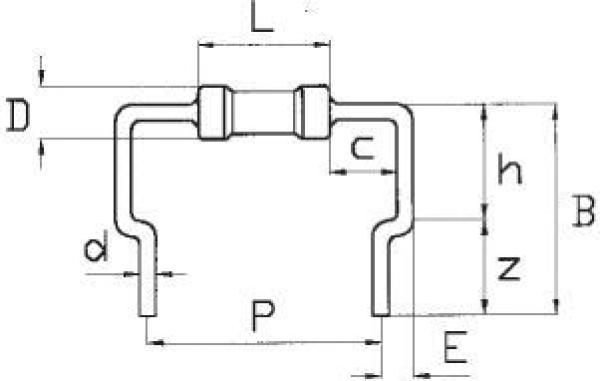

Details
- Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
- 1,2 mm
- Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
- 7 - 11 mm
- Abstand Biegung/LP h
Abstand Biegung/LP h
- 5 - 9 mm
- Drahtdurchmesser d
Drahtdurchmesser d
- 0,5 - 0,9 mm
- Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
- 0,5 - 8 mm
- Gurtlochraster P
Gurtlochraster P
- 7,62 - 58,42 mm
- Länge Bauteilkörper L
Länge Bauteilkörper L
- 50 mm
