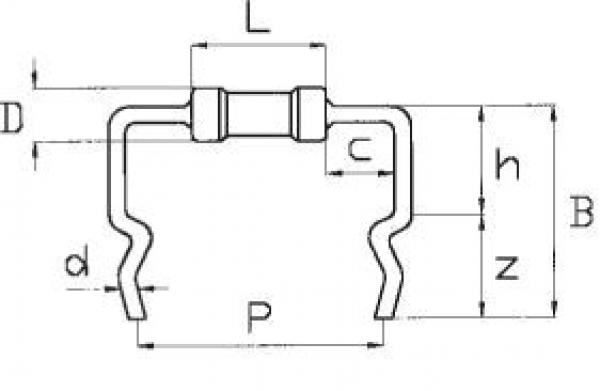

Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßen. Es hat eine U-förmige Struktur mit zwei seitlichen Ausbuchtungen, die nach unten biegen, und Markierungen für Maße wie B, D, L und h.
Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F
(Art.Nr.: 415.191.420850)
Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßen. Es hat eine U-förmige Struktur mit zwei seitlichen Ausbuchtungen, die nach unten biegen, und Markierungen für Maße wie B, D, L und h.
Merken

Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F

Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F

dpvlink:
6031
Weitere Produktinformationen

1,517.05 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken
Produktinfo

Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F

Das von Olamef entwickelte Standardwerkzeug stand-off/snap-in ist speziell für die Schneide- und Biegemaschine TP 6/PR-F konzipiert und zeichnet sich durch seine hohe Anpassungsfähigkeit und Präzision aus, was es zu einer essenziellen Ausrüstung in der Elektronikfertigung macht. Es bietet ein breites Spektrum an technischen Spezifikationen, die eine flexible Anwendung ermöglichen. Der Gurtlochraster variiert zwischen 10,16 mm und 60,96 mm, während die maximale Länge des Bauteilkörpers 50 mm beträgt. Die Drahtstärke kann zwischen 0,5 mm und 0,8 mm liegen, und der Bauteildurchmesser ist für Größen von 0,5 mm bis 8 mm ausgelegt. Weitere wichtige Maße umfassen einen Abstand vom Bauteilkörper zur Biegung von 1,2 mm sowie einen Abstand von der Biegung zum Drahtende zwischen 7,5 mm und 11 mm. Der Abstand von der Biegung zur Leiterplatte beträgt 4,5 mm bis 8 mm. Diese technischen Merkmale garantieren eine hohe Flexibilität und Präzision bei der Verarbeitung verschiedenster Bauteile.
Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
1,2 mm
Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
7,5 - 11 mm
Abstand Biegung/LP h
Abstand Biegung/LP h
4,5 - 8 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,5 - 0,8 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,5 - 8 mm
Gurtlochraster P
Gurtlochraster P
10,16 - 60,96 mm
Länge Bauteilkörper L
Länge Bauteilkörper L
50 mm
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

Artikelbild
Artikelbezeichnung
Abstand Bauteilkörper / Biegung c
Abstand Biegung/Drahtende B
Abstand Biegung/LP h
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Gurtlochraster P
Länge Bauteilkörper L
Preis
Vergleichen
415.191.420850 - Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F
415.191.420850
Standardwerkzeug stand-off/snap-in für Schneide- und Biegemaschine TP 6/PR-F
1,2 mm
7,5 - 11 mm
4,5 - 8 mm
0,5 - 0,8 mm
0,5 - 8 mm
10,16 - 60,96 mm
50 mm
1,517.05 CHF
