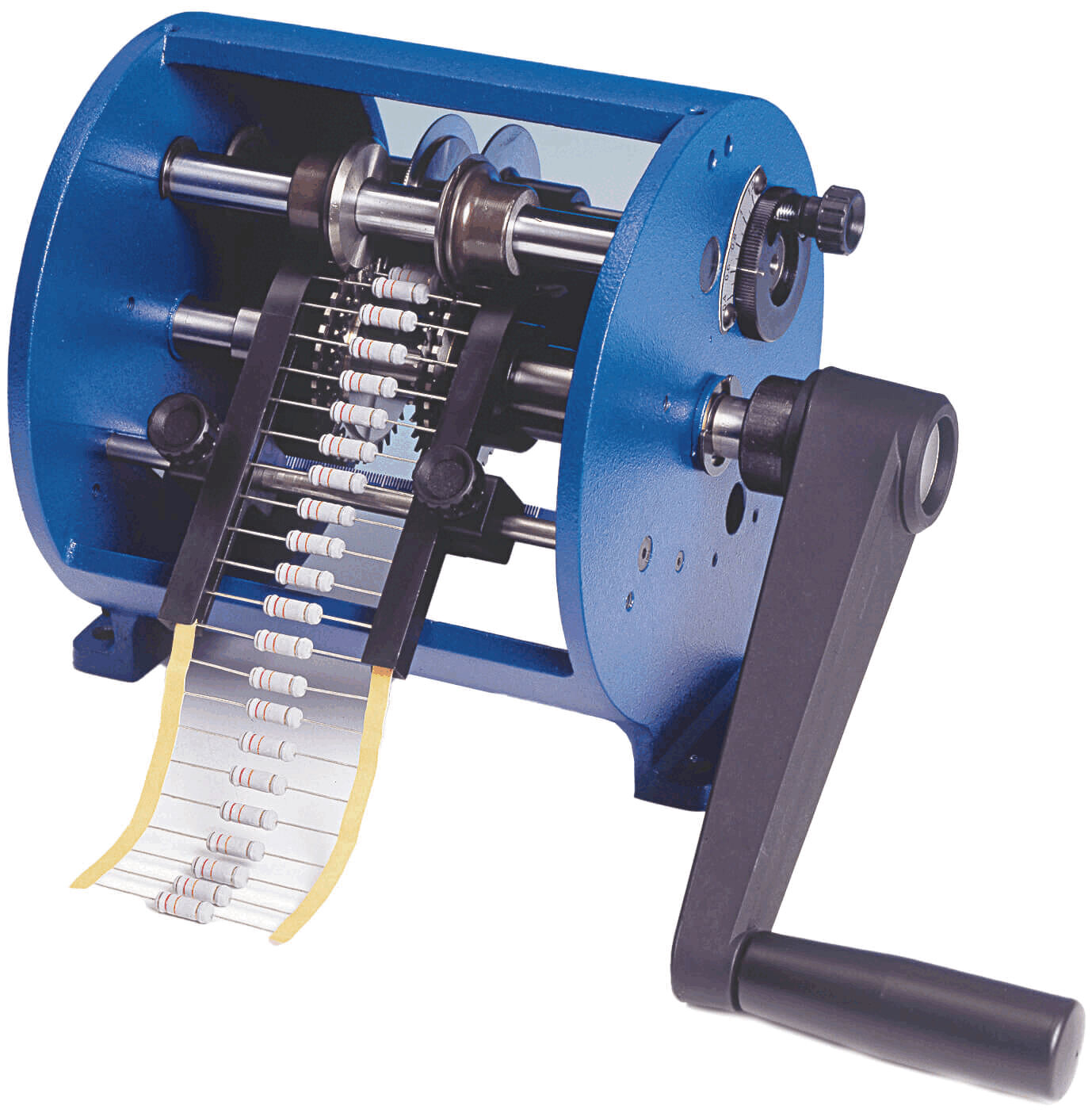

Schneide- und Biegemaschine TP 6/6 - reduziertes Rastermaß
Die Schneide- und Biegemaschine TP 6/6 von Olamef, speziell konzipiert für axiale Bauteile, zeichnet sich durch ihre hohe Zuverlässigkeit und robuste Bauweise aus. Dieses Modell ermöglicht das präzise Schneiden und Biegen von Bauteilen mit Anschlussdrähten von Durchmessern zwischen 0,4 mm und 1,3 mm. Die Maschine ist besonders für Drahtstärken von 0,4 bis 0,8 mm geeignet und verarbeitet bis zu 50.000 Bauteile pro Stunde.
Die vereinfachte Biegeradeinstellung der Ausführung TP 6/6 - reduziertes Rastermaß minimiert die Rüstzeiten erheblich und steigert somit die Effizienz im Betrieb. Die Einstellung verschiedener Abmessungen erfolgt schnell und unkompliziert. Die Maschine unterstützt ein Gurtlochraster von 5,08 bis 60 mm und verfügt über eine Bauteilkörperlänge von maximal 50 mm.
Die technischen Spezifikationen umfassen eine Breite von 180 mm, eine Höhe von 210 mm und eine Länge von 230 mm bei einem Gesamtgewicht von 5 kg. Der minimale Abstand zwischen Bauteilkörper und Biegung beträgt 0,8 mm, während der Abstand zwischen Biegung und Drahtende zwischen 4 und 13 mm variieren kann. Der Durchmesser des Bauteilkörpers reicht von 0,4 bis 10 mm.
Die vereinfachte Biegeradeinstellung der Ausführung TP 6/6 - reduziertes Rastermaß minimiert die Rüstzeiten erheblich und steigert somit die Effizienz im Betrieb. Die Einstellung verschiedener Abmessungen erfolgt schnell und unkompliziert. Die Maschine unterstützt ein Gurtlochraster von 5,08 bis 60 mm und verfügt über eine Bauteilkörperlänge von maximal 50 mm.
Die technischen Spezifikationen umfassen eine Breite von 180 mm, eine Höhe von 210 mm und eine Länge von 230 mm bei einem Gesamtgewicht von 5 kg. Der minimale Abstand zwischen Bauteilkörper und Biegung beträgt 0,8 mm, während der Abstand zwischen Biegung und Drahtende zwischen 4 und 13 mm variieren kann. Der Durchmesser des Bauteilkörpers reicht von 0,4 bis 10 mm.
Details
- Breite [mm]
- 180
- Höhe [mm] Höhe [mm]
- 210
- Länge [mm] Länge [mm]
- 230

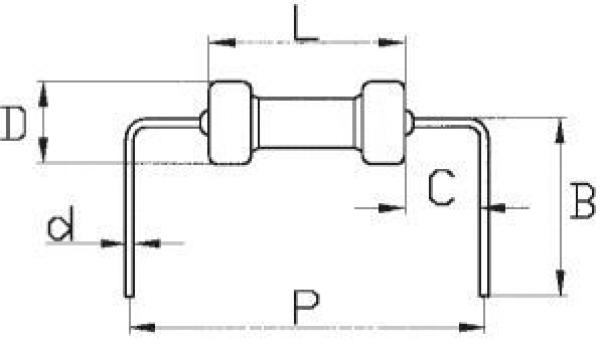

- Abstand Bauteilkörper / Biegung c Abstand Bauteilkörper / Biegung c
- 0,8 mm
- Abstand Biegung/Drahtende B Abstand Biegung/Drahtende B
- 4 - 13 mm
- Drahtdurchmesser d Drahtdurchmesser d
- 0,4 - 0,8 mm
- Durchmesser Bauteilkörper D Durchmesser Bauteilkörper D
- 0,4 - 10 mm
- Gurtlochraster P Gurtlochraster P
- 5,08 - 60 mm
- Länge Bauteilkörper L Länge Bauteilkörper L
- 50 mm
- Bauteile pro Std Bauteile pro Std
- 50.000
- Gewicht Gewicht
- 5,0 kg
Zubehör anzeigen
Schneide- und Biegemaschine für axiale Bauteile,
Ausführung Typ 97 zusätzlich mit vereinfachter Biegeradeinstellung
Schneide- und Biegemaschine TP 6.97 standard
Mit der Schneide- und Biegemaschine TP 6 können gegurtete, axiale Bauteile geschnitten und gebogen werden. Der robuste Aufbau der Maschine garantiert eine hohe Zuverlässigkeit.
Es können Bauteile mit Anschlussdrähten bis zu einem Durchmesser von 1,3 mm verarbeitet werden. Das Einstellen von verschiedensten Abmessungen erfolgt schnell und einfach.
Ausführung TP 6/... .97
Die TP 6/ ... .97 ist zusätzlich mit vereinfachter Biegeradeinstellung ausgerüstet, wodurch die Rüstzeiten wesentlich verringert werden.
| Technische Daten | |
| Leistung: | ca. 50.000 Bauteile / Std. |
| Abmessungen: | 230 x 180 x 210 mm |
| Gewicht: | 5 kg |
