Schneide- und Biegemaschine TP 6/7 - fixes Rastermaß P = 5,08 mm
(Art.Nr.: 415.102)
Das Bild zeigt eine blaue Maschine mit einem Handgriff. Sie hat eine rotierende Achse und enthält mehrere Spulen. An ihr hängt eine Reihe von kleinen Widerständen, die ordentlich angeordnet sind.
Das Bild zeigt eine technische Zeichnung eines Bauteils mit mehreren Markierungen. Es zeigt eine runde Mitte und zwei symmetrische Halterungen links und rechts. Maße sind angegeben.
Mobile Preview: Das Bild zeigt eine blaue Maschine mit einem Handgriff. Sie hat eine rotierende Achse und enthält mehrere Spulen. An ihr hängt eine Reihe von kleinen Widerständen, die ordentlich angeordnet sind.
Mobile Preview: Das Bild zeigt eine technische Zeichnung eines Bauteils mit mehreren Markierungen. Es zeigt eine runde Mitte und zwei symmetrische Halterungen links und rechts. Maße sind angegeben.
Merken / Anfragen

Schneide- und Biegemaschine TP 6/7 - fixes Rastermaß P = 5,08 mm

dpvlink:
5156
Weitere Produktinformationen

2,081.50 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Schneide- und Biegemaschine TP 6/7 - fixes Rastermaß P = 5,08 mm

Die Schneide- und Biegemaschine TP 6/7 von Olamef ist speziell für das Schneiden und Biegen von gegurteten, axialen Bauteilen konzipiert. Diese Maschine zeichnet sich durch ein fixes Rastermaß von 5,08 mm aus und kann Drahtstärken zwischen 0,4 mm und 0,6 mm verarbeiten. Mit einer beeindruckenden Kapazität von etwa 50.000 Bauteilen pro Stunde bietet sie eine effiziente Lösung für die Verarbeitung.
Die Maschine hat eine Breite von 180 mm, eine Höhe von 210 mm und eine Länge von 230 mm, was sie kompakt und leicht in der Handhabung macht. Das Gewicht beträgt 5 kg. Die robuste Konstruktion garantiert eine hohe Zuverlässigkeit und Langlebigkeit.
Die TP 6/7 ist zudem mit einer vereinfachten Biegeradeinstellung ausgestattet, die die Rüstzeiten erheblich reduziert und das Einstellen verschiedener Abmessungen schnell und einfach macht. Der Abstand zwischen Bauteilkörper und Biegung beträgt 0,5 mm, während der Abstand von der Biegung zum Drahtende zwischen 4 mm und 10 mm variieren kann. Der Durchmesser des Bauteilkörpers kann zwischen 0,4 mm und 4 mm liegen.
Diese Merkmale machen die Schneide- und Biegemaschine TP 6/7 zu einer idealen Wahl für technische Anwendungen, die Präzision und Effizienz erfordern.
Breite
180 mm
Höhe
Höhe
210 mm
Länge
Länge
230 mm
Ausführung
Ausführung
fixes Rastermaß
Abstand Bauteilkörper / Biegung c
Abstand Bauteilkörper / Biegung c
0,5 mm
Abstand Biegung/Drahtende B
Abstand Biegung/Drahtende B
4 - 10 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,4 - 0,6 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,4 - 4 mm
Gurtlochraster P
Gurtlochraster P
5,08 mm
Bauteile pro Std
Bauteile pro Std
50.000
Gewicht
Gewicht
5,0 kg
Zubehör anzeigen
Zubehör

Zubehör

Das Bild zeigt eine blaue Maschine mit einem Handgriff. Sie hat eine rotierende Achse und enthält mehrere Spulen. An ihr hängt eine Reihe von kleinen Widerständen, die ordentlich angeordnet sind.
zusätzliches Biegerad für Schneide- und Biegemaschine...
Biegerad fixes Rastermaß 7,62 mm
Drahtst. 0,4 - 0,6 mm, C=min. 0,5 mm
(passend für TP6/7 + TP6/7.EC fixes Raster)
dpvlink
5156

184.90 CHF
Zum Artikel
Das Bild zeigt eine blaue Maschine mit einem Handgriff. Sie hat eine rotierende Achse und enthält mehrere Spulen. An ihr hängt eine Reihe von kleinen Widerständen, die ordentlich angeordnet sind.
zusätzliches Biegerad Schneide- und Biegemaschine...
Biegerad fixes Rastermaß 10,16 mm
Drahtst. 0,4 - 0,6 mm, C=min. 0,5 mm
(passend für TP6/7 + TP6/7.EC fixes Raster)
dpvlink
5156

184.90 CHF
Zum Artikel
Das Bild zeigt eine Maschine mit metallischen Walzen, die eine schwarze Rolle mit feinen, parallel angeordneten Drähten verarbeitet. Gelbe Bänder halten die Struktur zusammen.
Zuführung / Bauteilkörper Typ 200240
Zuführung / Bauteilkörper Type 200240
für gegurtete Bauteile
passend für TP 6.EC / TP 6 / TP 6.97, TP6/PR-B,
TP6/PR-B/97, TP6/S
dpvlink
13342

442.25 CHF
Zum Artikel
Das Bild zeigt eine blaue, zylinderförmige Maschine mit einem Griff zum Drehen. An der Seite befinden sich mehrere kleine Walzen und ein einstellbarer Druckmechanismus. Sie dient vermutlich zur Verarbeitung von Papierstreifen.
BR 6 - Gurtrollenhalter
BR6 Rollenhalter
dpvlink
5524

164.30 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 10 - Zuführeinheit / lose Bauteile
CS 10 - Zuführeinheit für lose Bauteile
für TP 6 + TP6/S + TP6/PR-B
(Model 51.0100 Teile-Nr. ............)
dpvlink
5163

1,617.85 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 20 - Zuführeinheit / lose Bauteile
CS 20 - Zuführeinheit für lose Bauteile
für TP 6/V-PR
(Model 51.0200 Teile-Nr. .............)
dpvlink
5163

1,742.60 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 30 - Zuführeinheit / lose Bauteile
CS 30 - Zuführeinheit für lose Bauteile
für TP 6/V
(Model 51.0300 Teile-Nr. .............)
dpvlink
5163

1,592.65 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 40 - Zuführeinheit, lose Bauteile
CS 40 - Zuführeinheit für lose Bauteile
für TP 6/PR-F
(Model 51.0400 Teile-Nr. .............)
dpvlink
5163

1,742.60 CHF
Zum Artikel
Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M - Regelbarer Motorantrieb
MOT-98 Regelbarer Motorantrieb 220 V
für TP 6 + S + R + R-CP + V + PR-B
(Model 7915030 Masch.-Nr. ............)
dpvlink
5523

2,216.35 CHF
Zum Artikel
Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M/1 - Regelbarer Motorantrieb
MOT-98/A Regelbarer Motorantrieb 220 V
für TP 6/V-PR + TP 6/PR-F
(Model 7915032 Masch.-Nr. ............)
dpvlink
5523

2,278.10 CHF
Zum Artikel
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/1 - Restgurt-Abroller
RA Restgurt-Abroller TNS/11
für TP 6+TP 6/S+TP 6/R+TP 6/V+TP6/PR-B
(Model 21.0011)
dpvlink
5525

477.30 CHF
Zum Artikel
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/13 - Restgurt-Abroller
RA Restgurt-Abroller TNS/13
für TP 6 / V-PR
(Model 21.0013)
dpvlink
5525

477.30 CHF
Zum Artikel
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 515
Gesamtkatalog 2023 - 2024

Produktfamilie

TP 6/7 fixes Rastermaß

Schneide- und Biegemaschine für axiale Bauteile
Mit der Schneide- und Biegemaschine TP 6 können gegurtete, axiale Bauteile geschnitten und gebogen werden. Der robuste Aufbau der Maschine garantiert eine hohe Zuverlässigkeit.
Es können Bauteile mit Anschlussdrähten bis zu einem Durchmesser von 1,3 mm verarbeitet werden. Das Einstellen von verschiedensten Abmessungen erfolgt schnell und einfach.

Die Maschine kann mit anderen Biegerädern mit fixem Rastermaß P = 7,62 mm oder 10,16 mm ausgestattet werden.

Technische Daten:

Leistung:

ca. 50.000 Bauteile / Std.

Abmessungen:

230 x 180 x 210 mm

Gewicht:

5 kg

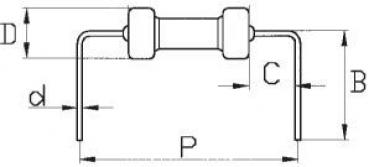

TP 6/7 - fixes Rastermaß P = 5,08 mm

  P B c dD
 Min. mm 5,08 4 0,5 0,40,4
 Max. mm - 10 - 0,64


Artikelbild
Artikelbezeichnung
Breite
Höhe
Länge
Ausführung
Abstand Bauteilkörper / Biegung c
Abstand Biegung/Drahtende B
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Gurtlochraster P
Bauteile pro Std
Gewicht
Preis
Vergleichen
415.102 - Schneide- und Biegemaschine TP 6/7 - fixes Rastermaß P = 5,08 mm
415.102
Schneide- und Biegemaschine TP 6/7 - fixes Rastermaß P = 5,08 mm
180 mm
210 mm
230 mm
fixes Rastermaß
0,5 mm
4 - 10 mm
0,4 - 0,6 mm
0,4 - 4 mm
5,08 mm
50.000
5,0 kg
2,081.50 CHF
415.102.400713 - zusätzliches Biegerad für Schneide- und Biegemaschine TP 6/7
415.102.400713
zusätzliches Biegerad für Schneide- und Biegemaschine TP 6/7
180 mm
210 mm
230 mm
fixes Rastermaß




7,62 mm
50.000
5,0 kg
184.90 CHF
415.102.400714 - zusätzliches Biegerad Schneide- und Biegemaschine TP 6/7
415.102.400714
zusätzliches Biegerad Schneide- und Biegemaschine TP 6/7
180 mm
210 mm
230 mm
fixes Rastermaß




10,16 mm
50.000
5,0 kg
184.90 CHF
