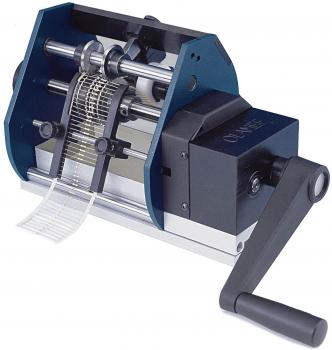

Das Bild zeigt eine manuelle Maschine mit einem Handgriff. Sie besitzt zwei Walzen und einen Einsatzbereich, in dem Papierstreifen verarbeitet werden. Der Mechanismus wirkt robust und funktional.
Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßeinheiten. Es besteht aus einem zylindrischen Teil und einer Verbindung zum Untergrund, mit klaren Linien und Beschriftungen.
Preview: Das Bild zeigt eine manuelle Maschine mit einem Handgriff. Sie besitzt zwei Walzen und einen Einsatzbereich, in dem Papierstreifen verarbeitet werden. Der Mechanismus wirkt robust und funktional.
Preview: Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßeinheiten. Es besteht aus einem zylindrischen Teil und einer Verbindung zum Untergrund, mit klaren Linien und Beschriftungen.
Schneide- und Biegemaschine TP 6 / V-PR (P=5,08 mm)
(Art.Nr.: 415.505)
Das Bild zeigt eine manuelle Maschine mit einem Handgriff. Sie besitzt zwei Walzen und einen Einsatzbereich, in dem Papierstreifen verarbeitet werden. Der Mechanismus wirkt robust und funktional.
Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßeinheiten. Es besteht aus einem zylindrischen Teil und einer Verbindung zum Untergrund, mit klaren Linien und Beschriftungen.
Mobile Preview: Das Bild zeigt eine manuelle Maschine mit einem Handgriff. Sie besitzt zwei Walzen und einen Einsatzbereich, in dem Papierstreifen verarbeitet werden. Der Mechanismus wirkt robust und funktional.
Mobile Preview: Das Bild zeigt eine technische Zeichnung eines Bauteils mit verschiedenen Maßeinheiten. Es besteht aus einem zylindrischen Teil und einer Verbindung zum Untergrund, mit klaren Linien und Beschriftungen.
Merken / Anfragen

Schneide- und Biegemaschine TP 6 / V-PR (P=5,08 mm)

dpvlink:
5274
Gurtlochraster P:
5,08 mm
Drahtdurchmesser d:
0,5 - 0,8 mm
Durchmesser Bauteilkörper D:
0,5 - 8 mm
Weitere Produktinformationen

6,060.60 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Schneide- und Biegemaschine TP 6 / V-PR (P=5,08 mm)

Die Schneide- und Biegemaschine TP 6 / V-PR von Olamef ist speziell für die Verarbeitung von gegurteten axialen Bauteilen konzipiert. Mit einer integrierten Sickeneinrichtung können Anschlussdrähte mit einem Durchmesser von 0,5 bis 0,8 mm effizient geschnitten und gebogen werden, wobei eine Sicke für eine sichere Montage angebracht wird. Die Maschine ist für Drahtstärken im angegebenen Bereich und einem Gurtlochraster von 5,08 mm ausgelegt.
Die technischen Spezifikationen umfassen eine Breite von 180 mm, eine Höhe von 220 mm und eine Länge von 490 mm. Die Maschine kann Bauteile mit einer Körperlänge von 3 bis 15 mm und einem Durchmesser von 0,5 bis 8 mm verarbeiten. Der Abstand zwischen Bauteilkörper und Drahtende variiert zwischen 4,3 und 10 mm, während der Abstand von der Oberseite des Bauteilkörpers bis zur Biegung zwischen 3 und 5 mm liegt.
Die Anlage ist in der Lage, bis zu 7.000 Bauteile pro Stunde zu bearbeiten und wiegt 11 kg. Ein regelbarer Motorantrieb, der als Zubehör erhältlich ist, empfiehlt sich zur Optimierung der Leistung und Anpassung an spezifische Anforderungen.
Gurtlochraster P
Gurtlochraster P
5,08 mm
Drahtdurchmesser d
Drahtdurchmesser d
0,5 - 0,8 mm
Durchmesser Bauteilkörper D
Durchmesser Bauteilkörper D
0,5 - 8 mm
Breite
180 mm
Höhe
Höhe
220 mm
Länge
Länge
490 mm
Abstand Bauteilkörper/Drahtende F
Abstand Bauteilkörper/Drahtende F
4,3 - 10 mm
Abstand Oberseite Bauteilkörper/Biegung A
Abstand Oberseite Bauteilkörper/Biegung A
3 - 5 mm
Knickbreite b
Knickbreite b
1 mm
Länge Bauteilkörper L
Länge Bauteilkörper L
3 - 15 mm
Überstand Draht unter LP e
Überstand Draht unter LP e
1,2 - 4 mm
Bauteile pro Std
Bauteile pro Std
7.000
Gewicht
Gewicht
11 kg
Zubehör anzeigen
Zubehör

Zubehör

Das Bild zeigt eine Maschine mit metallischen Walzen, die eine schwarze Rolle mit feinen, parallel angeordneten Drähten verarbeitet. Gelbe Bänder halten die Struktur zusammen.
Zuführung / Bauteilkörper Typ 200240
Zuführung / Bauteilkörper Type 200240
für gegurtete Bauteile
passend für TP 6.EC / TP 6 / TP 6.97, TP6/PR-B,
TP6/PR-B/97, TP6/S
dpvlink
13342

442.25 CHF
Zum Artikel
Das Bild zeigt eine blaue, zylinderförmige Maschine mit einem Griff zum Drehen. An der Seite befinden sich mehrere kleine Walzen und ein einstellbarer Druckmechanismus. Sie dient vermutlich zur Verarbeitung von Papierstreifen.
BR 6 - Gurtrollenhalter
BR6 Rollenhalter
dpvlink
5524

164.30 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 10 - Zuführeinheit / lose Bauteile
CS 10 - Zuführeinheit für lose Bauteile
für TP 6 + TP6/S + TP6/PR-B
(Model 51.0100 Teile-Nr. ............)
dpvlink
5163

1,617.85 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 20 - Zuführeinheit / lose Bauteile
CS 20 - Zuführeinheit für lose Bauteile
für TP 6/V-PR
(Model 51.0200 Teile-Nr. .............)
dpvlink
5163

1,742.60 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 30 - Zuführeinheit / lose Bauteile
CS 30 - Zuführeinheit für lose Bauteile
für TP 6/V
(Model 51.0300 Teile-Nr. .............)
dpvlink
5163

1,592.65 CHF
Zum Artikel
Das Bild zeigt eine Maschine zum Fräsen oder Schneiden. Sie hat zwei große Rollen, die gedreht werden, und eine lange Rutsche für das Material. Auf der rechten Seite befindet sich ein Not-Aus-Knopf.
CS 40 - Zuführeinheit, lose Bauteile
CS 40 - Zuführeinheit für lose Bauteile
für TP 6/PR-F
(Model 51.0400 Teile-Nr. .............)
dpvlink
5163

1,742.60 CHF
Zum Artikel

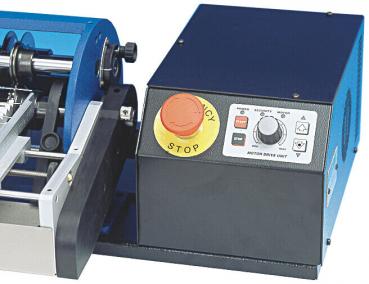

Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M - Regelbarer Motorantrieb
MOT-98 Regelbarer Motorantrieb 220 V
für TP 6 + S + R + R-CP + V + PR-B
(Model 7915030 Masch.-Nr. ............)
dpvlink
5523

2,216.35 CHF
Zum Artikel
Das Bild zeigt eine Maschine. Auf der rechten Seite befindet sich ein schwarzer Kasten mit einem roten Not-Aus-Knopf und verschiedenen Steuerknöpfen. Links sind Metallrollen sichtbar.
M/1 - Regelbarer Motorantrieb
MOT-98/A Regelbarer Motorantrieb 220 V
für TP 6/V-PR + TP 6/PR-F
(Model 7915032 Masch.-Nr. ............)
dpvlink
5523

2,278.10 CHF
Zum Artikel
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/1 - Restgurt-Abroller
RA Restgurt-Abroller TNS/11
für TP 6+TP 6/S+TP 6/R+TP 6/V+TP6/PR-B
(Model 21.0011)
dpvlink
5525

477.30 CHF
Zum Artikel
Das Bild zeigt eine mechanische Klebe- oder Etikettiermaschine. Sie hat metallische Teile, Rollen und eine Plattform, auf der ein Etikett durchläuft. Die Maschine ist robust und industriell gestaltet.
TNS/13 - Restgurt-Abroller
RA Restgurt-Abroller TNS/13
für TP 6 / V-PR
(Model 21.0013)
dpvlink
5525

477.30 CHF
Zum Artikel
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

TP 6 / V-PR

Schneide- und Biegemaschine für axiale Bauteile, mit Sickeneinrichtung, stehende Montage

Mit der Schneide- und Biegemaschine TP 6 / V-PR können gegurtete axiale Bauteile für die stehende Montage geschnitten und gebogen werden. Die Sickeneinrichtung bringt eine Sicke (snap in) an den Anschlussdrähten an. Ein regelbarer Motorantrieb ist empfehlenswert und als Zubehör erhältlich. Es können Bauteile mit Anschlussdrähten bis zu einem Durchmesser von 0,8 mm verarbeitet werden.

Die beiden Maschinen unterscheiden sich im Gurtlochraster (P = 2,54 mm oder 5,08 mm)



TP 6 / V-PR   [P = 2,54 mm]

  P L F C e b d DA
 Min. mm 2,54 3 4,3 1,5 1,2 1 0,5 0,52,8
 Max. mm fix 15 10 5 4 1 0,8 45

TP 6 / V-PR   [P = 5,08 mm]

  P L F C e b d DA
 Min. mm 5,08 3 4,3 1,5 1,2 1 0,5 0,53
 Max. mm fix 15 10 5 4 1 0,8 85


Artikelbild
Artikelbezeichnung
Gurtlochraster P
Drahtdurchmesser d
Durchmesser Bauteilkörper D
Preis
Vergleichen
415.500 - Schneide- und Biegemaschine TP 6 / V-PR (P=2,54 mm) stehende Montage
415.500
Schneide- und Biegemaschine TP 6 / V-PR (P=2,54 mm) stehende Montage
2,54 mm
0,5 - 0,8 mm
0,5 - 4 mm
6,060.60 CHF
415.505 - Schneide- und Biegemaschine TP 6 / V-PR (P=5,08 mm)
415.505
Schneide- und Biegemaschine TP 6 / V-PR (P=5,08 mm)
5,08 mm
0,5 - 0,8 mm
0,5 - 8 mm
6,060.60 CHF
