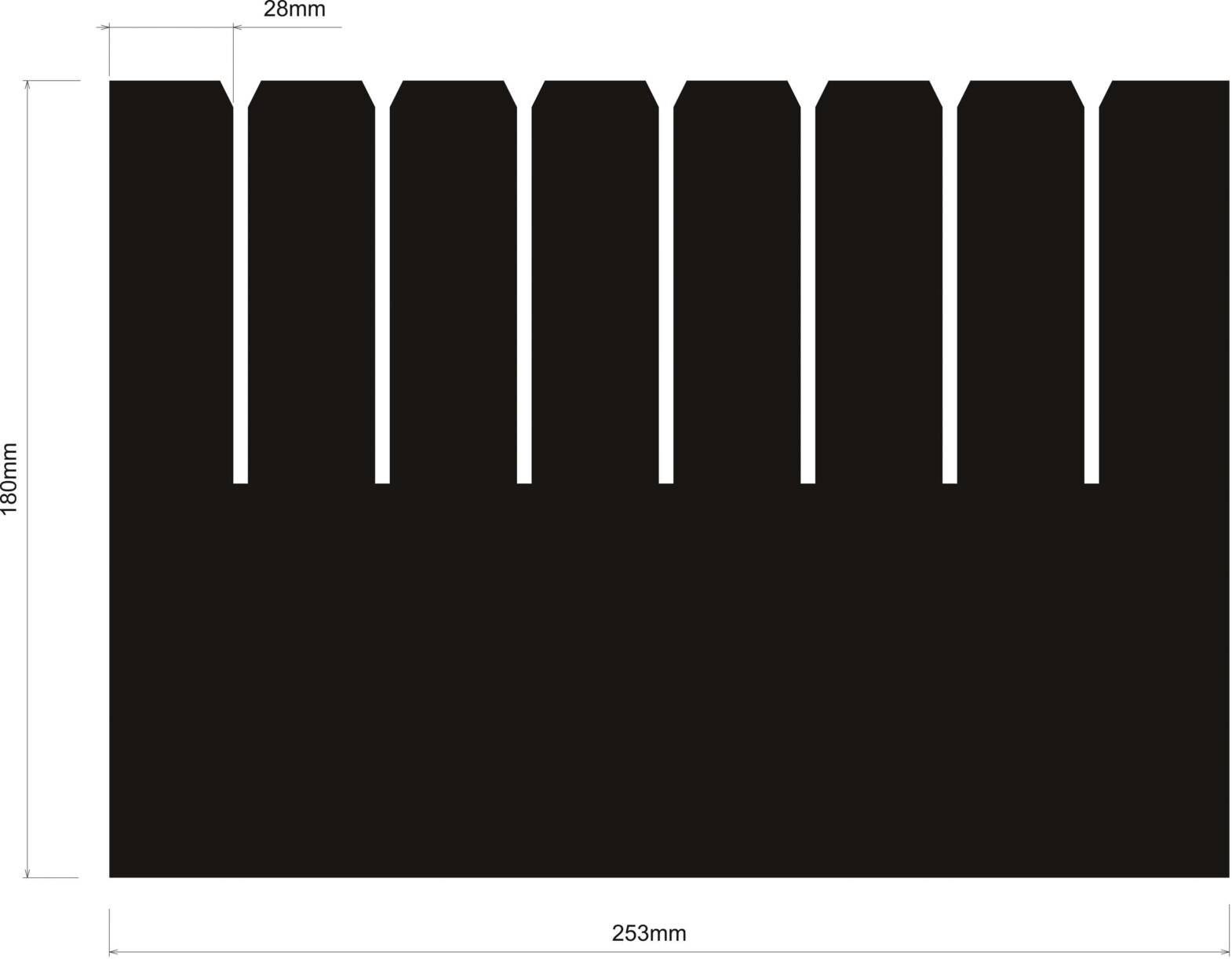

Diese PP-Stegwand mit den Maßen 253x180x3 mm und einem Raster von 28 mm ist optimal für Eurobehälter der Größe 400x300 mm geeignet. Die Stegwand verfügt über 7 Schlitze und ist ohne Außensteg konzipiert, was eine flexible Nutzung ermöglicht. Das Material aus extrudiertem Polypropylen (PP) ist elektrostatisch volumenleitfähig und entspricht der ESD-Norm DIN EN 61340-5-1, was sie ideal für die Elektronik-Fertigung macht. Das Hohlkammermaterial sorgt für eine hohe Abriebfestigkeit bei geringem Gewicht. Technische Daten: - Unterteilung: 8 Raster - Rastermaß: 28 mm - Schlitze: 7 - Höhe: 180 mm - Länge: 253 mm - Stärke: 3 mm - Oberflächenwiderstand Rs: 10^6 Ω - Farbe: Schwarz - Material: Polypropylen - Gewicht: 600 g/m² - Passend für Behältergröße: 400x300 mm
Dieses Produkt ist auf Anfrage auch in anderen Spezifikationen und mit Greifaussparungen verfügbar, um die Entnahme von Komponenten zu erleichtern. Ideal für den Einsatz in KLT-Behältern und anderen Anwendungen, wo eine hohe Flexibilität und ESD-Schutz erforderlich sind.
Artikelnummer: 050.239.180.28
Details
- Unterteilung Unterteilung
- 8
- Raster [mm] Raster [mm]
- 28 mm
- Schlitze Schlitze
- 7
- Außensteg Außensteg
- nein
- Höhe [mm] Höhe [mm]
- 180 mm
- Länge [mm] Länge [mm]
- 253 mm
- Stärke [mm] Stärke [mm]
- 3 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polypropylen
- Gewicht [g/m²] Gewicht [g/m²]
- 600
- Materialaufbau Materialaufbau
- Hohlkammermaterial
- Passend für Behälter Passend für Behälter
- 400x300
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 3,0 mm (Gewicht 600g/m²) |
| - 3,5 mm extra stabil (Gewicht 800g/m²) |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter
| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 / 800 mm |
| Stärken: | - 3,0 mm (Gewicht 600g/m²) |
| - 3,5 mm extra stabil (Gewicht 800g/m²) |
- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
|
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
 |
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
