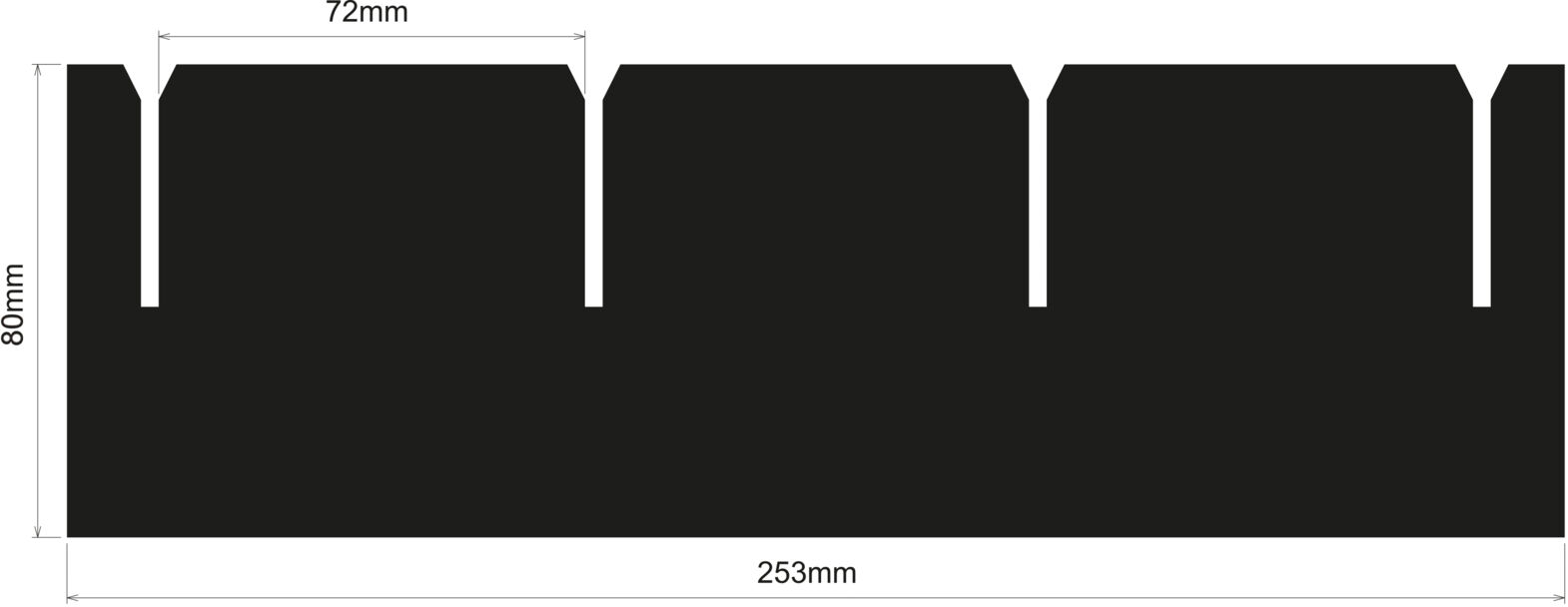

Die PP-Stegwand mit den Maßen 253x80x3 mm und einem Raster von 72 mm ist speziell für Eurobehälter der Größe 400x300 mm konzipiert. Dieses Produkt aus extrudiertem Polypropylen (PP) Hohlkammermaterial ist aufgrund seiner elektrostatischen Volumenleitfähigkeit gemäß der ESD-Norm DIN EN 61340-5-1 ideal für den Einsatz in ESD-geschützten Bereichen (EPA). Die Stegwand verfügt über eine Außenstegbreite von ca. 12 mm und bietet mit 4 Schlitzen eine praktische Unterteilung. Die Oberfläche weist einen Widerstand von 10^6 Ω auf, was die Sicherheit bei der Handhabung elektrostatisch empfindlicher Bauteile erhöht. Zudem ist das Material mit einem Gewicht von 600g/m² besonders leicht und zeichnet sich durch hohe Abriebfestigkeit aus. Verfügbar in Schwarz, ermöglicht dieses Produkt eine effiziente Nutzung des Behälterraums und erleichtert die Entnahme der Komponenten.
Technische Daten:
- Seitenlänge Behälter: außen 300/400/600 mm, innen 253/353/553 mm
- Höhe Stegwände: 80/120/180 mm
- Materialstärken: 3,0 mm, 3,5 mm extra stabil
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- Konfektionierbar auf Anfrage
- Spezifische Höhen zwischen 30 - 600 mm und Greifaussparungen auch für KLT-Behälter erhältlich.
Artikelnummer: 050.239.080.72
Details
- Unterteilung Unterteilung
- 3
- Schlitze Schlitze
- 4
- Außensteg Außensteg
- ja
- Höhe [mm] Höhe [mm]
- 80 mm
- Länge [mm] Länge [mm]
- 253 mm
- Stärke [mm] Stärke [mm]
- 3 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polypropylen
- Gewicht [g/m²] Gewicht [g/m²]
- 600
- Materialaufbau Materialaufbau
- Hohlkammermaterial
- Passend für Behälter Passend für Behälter
- 400x300
- Raster [mm] Raster [mm]
- 72 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 3,0 mm (Gewicht 600g/m²) |
| - 3,5 mm extra stabil (Gewicht 800g/m²) |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter
| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 / 800 mm |
| Stärken: | - 3,0 mm (Gewicht 600g/m²) |
| - 3,5 mm extra stabil (Gewicht 800g/m²) |
- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
|
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
 |
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
