PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 78 mm/ ESD

(Art.Nr.: 050.240.180.78)

PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 78 mm/ ESD

Name: PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 78 mm/ ESD
SKU: 050.240.180.78
Price: 2.00 CHF
Availability: InStock

Artikel-Nr.: 050.240.180.78

dpvlink:

4048

Hersteller:

Unterteilung:

Raster [mm]:

78 mm

Schlitze:

Außensteg:

Eigenschaften:

Weitere Produktinformationen

Bedruckung Zwischenlagen / Gefache
configure_now

Trenneinsätze / Gefache
configure_now

2.00 CHF
2.00 CHF pro Stück

Stück:

Vergleichen

Merken

Produktinfo

PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 78 mm/ ESD
Die PP-Stegwand "EPAstore" ist aus extrudiertem Polypropylen gefertigt, das elektrostatisch volumenleitfähig ist und der ESD-Norm DIN EN 61340-5-1 entspricht. Dieses Hohlkammermaterial zeichnet sich durch hohe Abriebfestigkeit und geringes Gewicht aus. Die Stegwand mit den Maßen 353x180x3 mm und einem Raster von 78 mm ist optimal für Eurobehälter der Größen 600x400 und 400x300 mm geeignet. Die Stegwand verfügt über 5 Schlitze und Außenstege von ca. 14 mm, was die Handhabung und Entnahme von Bauteilen erleichtert.
Technische Daten: - Außenmaße: 353 mm Länge, 180 mm Höhe, 3 mm Stärke - Rastermaß: 78 mm - Anzahl der Schlitze: 5 - Außensteg vorhanden - Oberflächenwiderstand: 10^6 Ω - Farbe: Schwarz - Material: Polypropylen - Gewicht: 600 g/m² - Passend für Behältergrößen: 600x400, 400x300 mm
Artikelnummer: 050.240.180.78

Details

Unterteilung Unterteilung: 4
Raster [mm] Raster [mm]: 78 mm
Schlitze Schlitze: 5
Außensteg Außensteg: ja
Höhe [mm] Höhe [mm]: 180 mm
Länge [mm] Länge [mm]: 353 mm
Stärke [mm] Stärke [mm]: 3 mm
Leitfähigkeit Leitfähigkeit: volumenleitfähig
Oberflächenwiderstand Rs Oberflächenwiderstand Rs: 10⁶ Ω
Farbe Farbe: schwarz
Material Material: Polypropylen
Gewicht [g/m²] Gewicht [g/m²]: 600
Materialaufbau Materialaufbau: Hohlkammermaterial
Passend für Behälter Passend für Behälter: 600x400 / 400x300

Allg. Infos

PP Hohlkammermaterial:

aus extrudiertes Polypropylen (PP)
hohe Abriebfestigkeit
geringes Gewicht

Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- außen 300 / 400 / 600 mm
	- innen 253 / 353 / 553 mm
Höhe Stegwände:	- 80 / 120 / 180 mm

Materialstärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

konfektionierbar

Auf Anfrage - Standard-Stegwände

Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen

Auch für KLT-Behälter

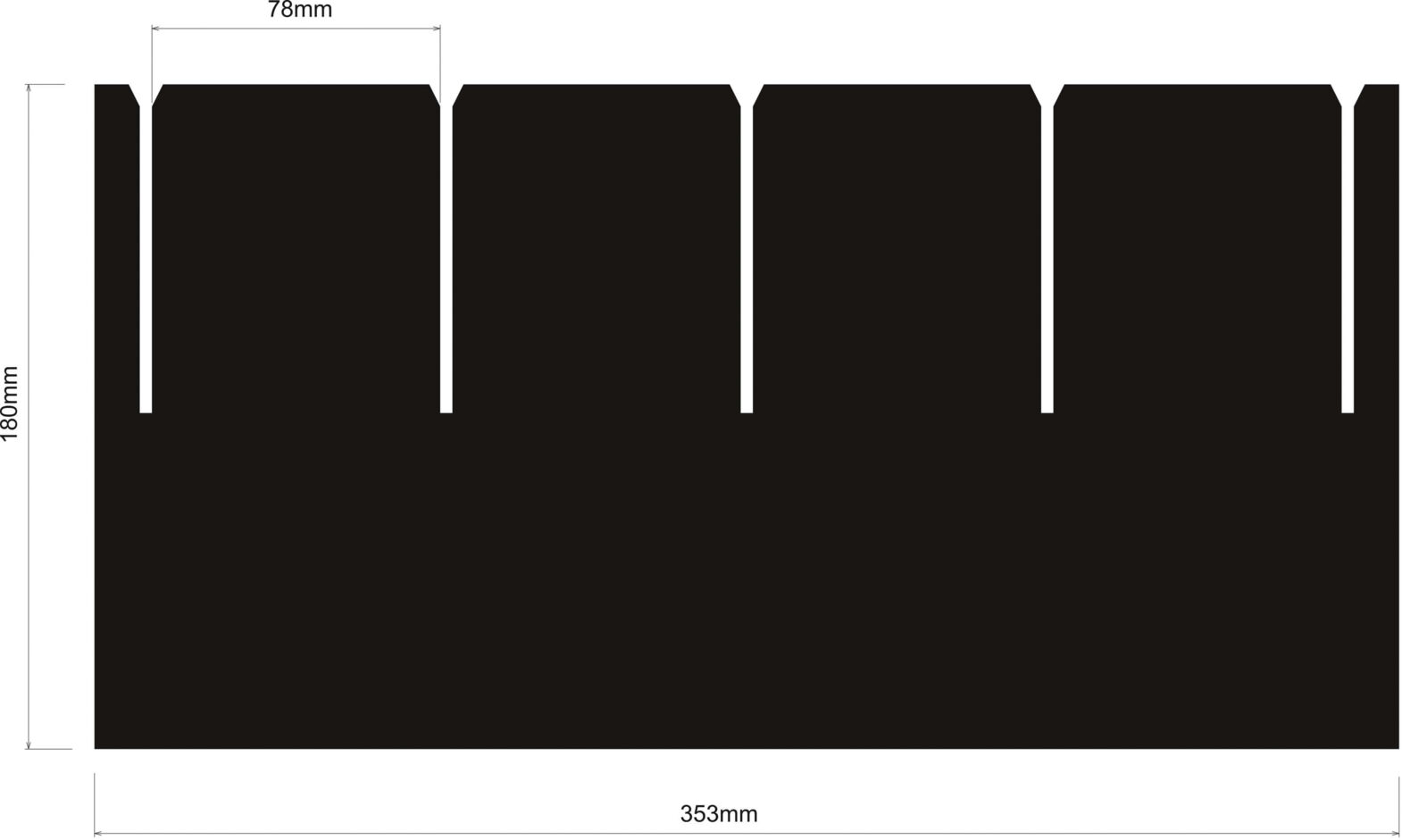

H	=	Höhe der Stegwand (80, 120 oder 180 mm)
L	=	Länge der Stegwand (253, 353 oder 553 mm)
R	=	Rastermaß
AS	=	Außensteg (falls vorhanden)
SB	=	Schlitzbreite

Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern

Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- 300 / 400 / 600 / 800 mm

Stärken:	- 3,0 mm (Gewicht 600g/m²)
	- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm

Typ A

Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:

PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht

PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität

PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht

Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.

	Polypropylen-Hohlkammermaterial		ESD-gerecht
	Polystyrol-Vollmaterial		Konfektionierbar
	Polyethylen-Schaumstoff

Piktogramme

Material PP

Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m², Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.

ESD-gerecht

Konfektionierbar

Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :: Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 310

Gesamtkatalog 2023 - 2024

EPAstore® ESD-Zwischenlagen | Gefache - Individuelle Verpackungslösungen

Konfiguratoren:

Bedruckung Zwischenlagen / Gefache

Konfiguratoren:

Trenneinsätze / Gefache

Produktfamilie

Artikelbild	Artikelbezeichnung	Unterteilung	Raster [mm]	Schlitze	Außensteg	Preis
	050.240.180.20 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 20 mm/ ESD	15	20 mm	14	nein	2.15 CHF
	050.240.180.32 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 32 mm/ ESD	10	32 mm	9	nein	2.25 CHF
	050.240.180.20.A PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 20 mm/ ESD	14	20 mm	15	ja	2.25 CHF
	050.240.180.41 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 41 mm/ ESD	8	41 mm	7	nein	2.20 CHF
	050.240.180.78 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 78 mm/ ESD	4	78 mm	5	ja	2.00 CHF
	050.240.180.67 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 67 mm/ ESD	5	67 mm	4	nein	1.95 CHF
	050.240.180.317 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 317 mm/ ESD	1	317 mm	2	ja	1.55 CHF
	050.240.180.159 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 159 mm/ ESD	2	159 mm	3	ja	1.85 CHF
	050.240.180.10.AS PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 10 mm/ ESD	25	10 mm	26	ja	2.85 CHF
	050.240.180.105 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 105 mm/ ESD	3	105 mm	4	ja	1.95 CHF
	050.240.180.55 PP-Stegwand Länge 353 mm / Höhe 180 mm / Raster 55 mm/ ESD	6	55 mm	5	nein	2.00 CHF
