Artikelbild
PP-Stegwand Länge 553 mm / Höhe 120 mm / Raster 10 mm/ ESD
(Art.Nr.: 050.241.120.10.AS)
Artikelbild
Merken

PP-Stegwand Länge 553 mm / Höhe 120 mm / Raster 10 mm/ ESD

dpvlink:
4036
Hersteller:
Unterteilung:
40
Raster [mm]:
10 mm
Schlitze:
41
Außensteg:
ja
Eigenschaften:
Hinweis:
Andere Höhen von 30-600 mm mit Greifaussparung konfektionierbar
Weitere Produktinformationen
Bedruckung Zwischenlagen / Gefache
configure_now
Trenneinsätze / Gefache
configure_now


Mindestbestellmenge:
10 Stück
4.20 CHF

10 Stück
Vergleichen Vergleichen
Merken
Produktinfo
Die PP-Stegwand von EPAstore, hergestellt von DPV, ist eine hochfunktionale Lösung für die Organisation und Unterteilung von Eurobehältern der Größe 600 x 400 mm. Mit einer Länge von 553 mm, einer Höhe von 120 mm und einer Stärke von 3 mm passt diese Wand perfekt in die vorgesehenen Behälter.
Die Stegwand verfügt über 41 Schlitze mit einem Raster von 10 mm und außenliegenden Stegen von etwa 8 mm, die eine flexible Einteilung ermöglichen. Hergestellt aus schwarzem Polypropylen, einem Hohlkammermaterial, bietet sie eine Gewichtseffizienz von 600 g/m².
Diese volumenleitfähige Stegwand erfüllt die Norm DIN EN 61340-5-1, was sie ideal für ESD-sensible Umgebungen macht. Der Oberflächenwiderstand von 10^6 Ω gewährleistet die notwendige Sicherheit beim Umgang mit elektronisch empfindlichen Bauteilen.
Unterteilung
Unterteilung
40
Raster [mm]
Raster [mm]
10 mm
Schlitze
Schlitze
41
Außensteg
Außensteg
ja
Höhe [mm]
Höhe [mm]
120 mm
Länge [mm]
Länge [mm]
553 mm
Stärke [mm]
Stärke [mm]
3 mm
Leitfähigkeit
Leitfähigkeit
volumenleitfähig
Oberflächenwiderstand Rs
Oberflächenwiderstand Rs
106 Ω
Farbe
Farbe
schwarz
Material
Material
Polypropylen
Gewicht [g/m²]
Gewicht [g/m²]
600
Materialaufbau
Materialaufbau
Hohlkammermaterial
Passend für Behälter
Passend für Behälter
600x400
Andere Höhen von 30-600 mm mit Greifaussparung konfektionierbar
Allg. Infos

PP Hohlkammermaterial:

  • aus extrudiertes Polypropylen (PP)
  • hohe Abriebfestigkeit
  • geringes Gewicht


Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.



Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:- außen 300 / 400 / 600 mm
- innen 253 / 353 / 553 mm
Höhe Stegwände:- 80 / 120 / 180 mm
Materialstärken:- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1



konfektionierbar


Auf Anfrage - Standard-Stegwände

  • Spezifische Höhen zwischen 30 - 600 mm
  • Greifaussparungen

Auch für KLT-Behälter

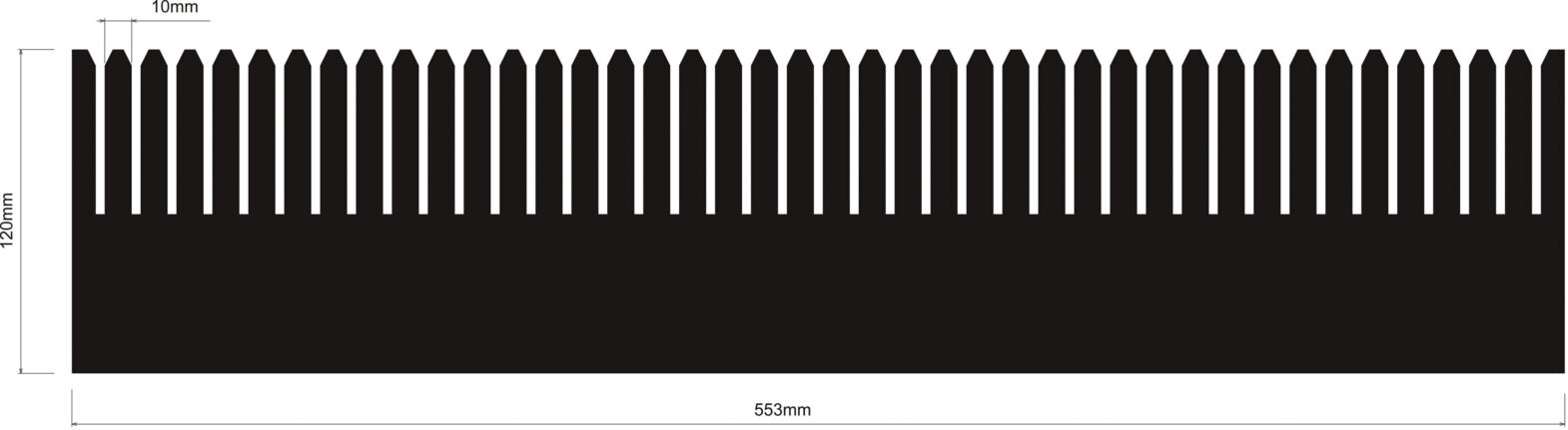

H=Höhe der Stegwand (80, 120 oder 180 mm)
L=Länge der Stegwand (253, 353 oder 553 mm)
R=Rastermaß
AS=Außensteg (falls vorhanden)
SB=Schlitzbreite



Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern



Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:- 300 / 400 / 600 / 800 mm
Stärken:- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1


Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

  • Standard: 2 Ecken abgeschrägt
  • Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
  • Typ C: 2 Greiflöcher rund 30 mm


Typ A
Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:


PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht



PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität



PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht



Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.



Polypropylen-Hohlkammermaterial ESD-gerecht
Polystyrol-Vollmaterial Konfektionierbar
Polyethylen-Schaumstoff
Piktogramme
Material PP
Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m², Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.
ESD-gerecht
Konfektionierbar
Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.
