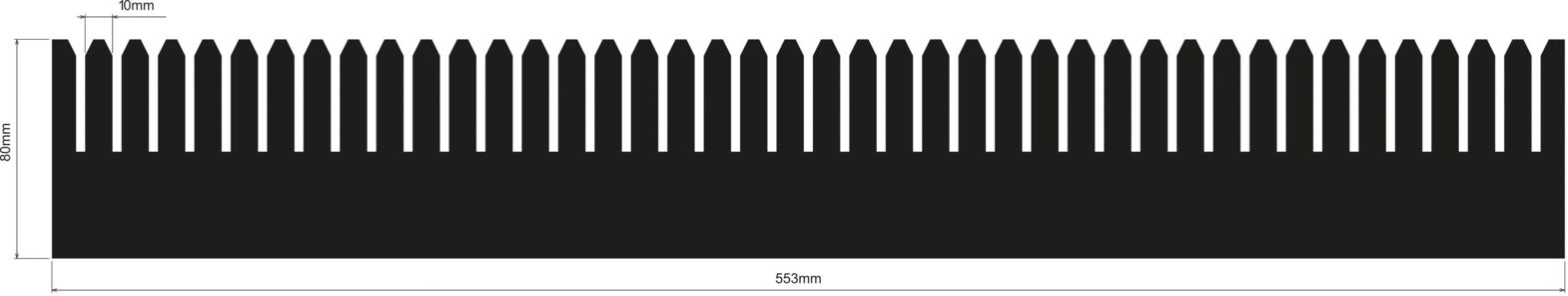

Das Bild zeigt einen langen, schwarzen Zaun mit spitzen, gewellten Oberseiten. Der Zaun ist gleichmäßig und erstreckt sich horizontal. Oben und unten sind Maße angegeben.
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 10 mm/ ESD
(Art.Nr.: 050.241.080.10.AS)
Das Bild zeigt einen langen, schwarzen Zaun mit spitzen, gewellten Oberseiten. Der Zaun ist gleichmäßig und erstreckt sich horizontal. Oben und unten sind Maße angegeben.
Merken / Anfragen

PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 10 mm/ ESD

PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 10 mm/ ESD

dpvlink:
14855
Hersteller:
Unterteilung:
40
Raster:
10 mm
Schlitze:
41
Außensteg:
ja
Eigenschaften:
Hinweis:
Andere Höhen von 30-600 mm mit Greifaussparung konfektionierbar
Weitere Produktinformationen
Bedruckung Zwischenlagen / Gefache
configure_now
Trenneinsätze / Gefache
configure_now


Mindestbestellmenge:
10 Stück
chevron-down
3.20 CHF

zzgl. 8.1% MwSt.

10 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 10 mm/ ESD

Die PP-Stegwand von EPAstore, hergestellt von DPV, ist speziell für Eurobehälter der Größe 600 x 400 mm konzipiert und bietet durch ihre Abmessungen von 553 mm Länge, 80 mm Höhe und 3 mm Stärke eine optimale Passform. Die Stegwand verfügt über ein präzises Raster von 10 mm mit insgesamt 41 Schlitzen, die eine flexible Unterteilung ermöglichen.
Das Produkt zeichnet sich durch seine Außenstege von ca. 11 mm aus und ist aus hochwertigem Polypropylen gefertigt. Dieses Hohlkammermaterial ist nicht nur robust, sondern auch volumenleitfähig gemäß der Norm DIN EN 61340-5-1, was den Oberflächenwiderstand auf 10^6 Ω reguliert.
Die schwarze Farbgebung sorgt für eine unauffällige Integration in verschiedenste Umgebungen. Diese Eigenschaften machen die PP-Stegwand zu einer idealen Lösung für die Organisation und sichere Lagerung empfindlicher elektronischer Komponenten in industriellen Anwendungen.
Unterteilung
Unterteilung
40
Raster
Raster
10 mm
Schlitze
Schlitze
41
Außensteg
Außensteg
ja
Höhe
Höhe
80 mm
Länge
Länge
553 mm
Stärke
Stärke
3 mm
Leitfähigkeit
Leitfähigkeit
volumenleitfähig
Oberflächenwiderstand Rs
Oberflächenwiderstand Rs
106 Ω
Farbe
Farbe
schwarz
Material
Material
Polypropylen
Materialaufbau
Materialaufbau
Hohlkammermaterial
Passend für Behälter
Passend für Behälter
600x400 mm
Andere Höhen von 30-600 mm mit Greifaussparung konfektionierbar
Allg. Infos

PP Hohlkammermaterial:

  • aus extrudiertes Polypropylen (PP)
  • hohe Abriebfestigkeit
  • geringes Gewicht


Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.



Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:- außen 300 / 400 / 600 mm
- innen 253 / 353 / 553 mm
Höhe Stegwände:- 80 / 120 / 180 mm
Materialstärken:- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1



konfektionierbar


Auf Anfrage - Standard-Stegwände

  • Spezifische Höhen zwischen 30 - 600 mm
  • Greifaussparungen

Auch für KLT-Behälter



H=Höhe der Stegwand (80, 120 oder 180 mm)
L=Länge der Stegwand (253, 353 oder 553 mm)
R=Rastermaß
AS=Außensteg (falls vorhanden)
SB=Schlitzbreite



Bei hohen Eurobehältern empfehlen wir Gefache und Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern



Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen aus leichten Polypropylen mit Hohlkammern erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:- 300 / 400 / 600 / 800 mm
Stärken:- 3,0 mm (Gewicht 600g/m²)
- 3,5 mm extra stabil (Gewicht 800g/m²)

- In verschiedenen Größen mit unterschiedlichen Griffaussparungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1


Greifaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

  • Standard: 2 Ecken abgeschrägt
  • Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
  • Typ C: 2 Greiflöcher rund 30 mm


Typ A
Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:


PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht



PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität



PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht



Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.



Polypropylen-Hohlkammermaterial ESD-gerecht
Polystyrol-Vollmaterial Konfektionierbar
Polyethylen-Schaumstoff
Piktogramme
Material PP
Hohe Abriebfestigkeit, geringes Gewicht, Stärke 3,0 mm | 600 g/m², Stärke 3,5 mm | 800 g/m², elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4 –10^6 Ohm.
ESD-gerecht
Konfektionierbar
Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 309
Gesamtkatalog 2023 - 2024
EPAstore® ESD-Zwischenlagen | Gefache - Individuelle Verpackungslösungen
Konfiguratoren:
Bedruckung Zwischenlagen / Gefache
Konfiguratoren:
Trenneinsätze / Gefache

Produktfamilie

Standard PP-Stegwände, Höhe 80 mm

PP-Stegwand 553 x 80 x 3 mm, für Eurobehälter 600 x 400 mm

Artikelbild
Artikelbezeichnung
Unterteilung
Raster
Schlitze
Außensteg
Preis
Vergleichen
050.241.080.10.AS - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 10 mm/ ESD
050.241.080.10.AS
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 10 mm/ ESD
40
10 mm
41
ja
3.20 CHF
050.241.080.20 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm/ ESD
050.241.080.20
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm/ ESD
24
20 mm
23
nein
2.15 CHF
050.241.080.20.AS - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm/ ESD mit Außenstege
050.241.080.20.AS
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 20 mm/ ESD mit Außenstege
23
20 mm
24
ja
2.20 CHF
050.241.080.23.A - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 23 mm/ ESD
050.241.080.23.A
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 23 mm/ ESD
20
23 mm
21
ja
2.10 CHF
050.241.080.34 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 34 mm/ ESD
050.241.080.34
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 34 mm/ ESD
15
34 mm
14
nein
2.10 CHF
050.241.080.43 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 43 mm/ ESD
050.241.080.43
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 43 mm/ ESD
12
43 mm
11
nein
2.00 CHF
050.241.080.52 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 52 mm/ ESD
050.241.080.52
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 52 mm/ ESD
10
52 mm
9
nein
1.90 CHF
050.241.080.66 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 66 mm/ ESD
050.241.080.66
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 66 mm/ ESD
8
66 mm
7
nein
1.80 CHF
050.241.080.76 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 76 mm/ ESD
050.241.080.76
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 76 mm/ ESD
7
76 mm
6
nein
1.80 CHF
050.241.080.84 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 84 mm/ ESD
050.241.080.84
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 84 mm/ ESD
6
84 mm
7
ja
1.80 CHF
050.241.080.101 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 101 mm/ ESD
050.241.080.101
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 101 mm/ ESD
5
101 mm
6
ja
1.70 CHF
050.241.080.127 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 127 mm/ ESD
050.241.080.127
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 127 mm/ ESD
4
127 mm
5
ja
1.75 CHF
050.241.080.170 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 170 mm/ ESD
050.241.080.170
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 170 mm/ ESD
3
170 mm
4
ja
1.70 CHF
050.241.080.257 - PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 257 mm/ ESD
050.241.080.257
PP-Stegwand Länge 553 mm / Höhe 80 mm / Raster 257 mm/ ESD
2
257 mm
3
ja
1.65 CHF
