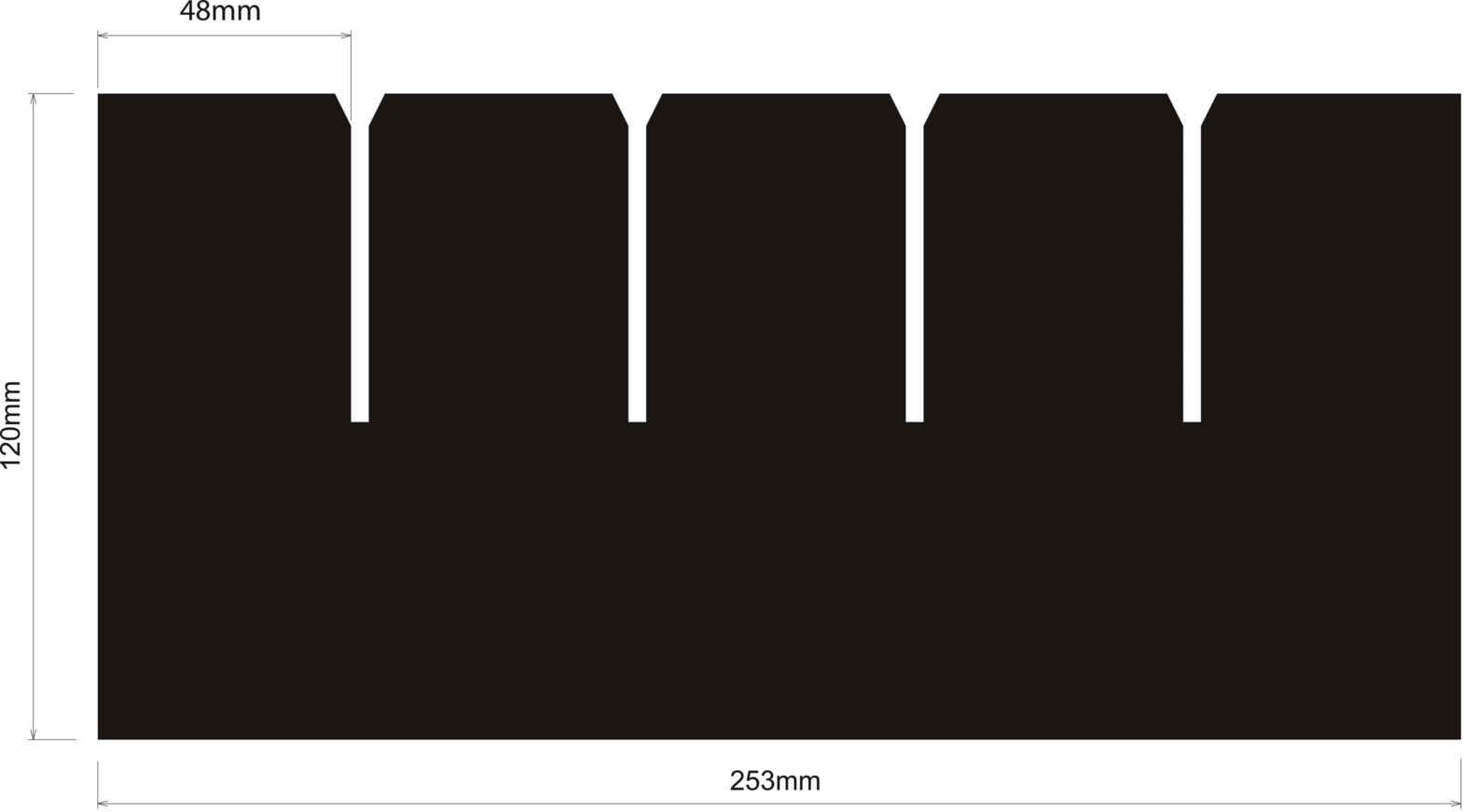

Die PS-Stegwand mit den Maßen 253 x 120 x 1,85 mm und einem Raster von 48 mm ist speziell für Eurobehälter der Größe 400 x 300 mm konzipiert. Dieses Produkt aus Vollmaterial Polystyrol bietet eine effektive Lösung zum Schutz Ihrer Bauteile vor elektrostatischer Entladung, da es elektrostatisch leitfähig ist und den Normen der DIN EN 61340-5-1 ESD entspricht. Die Stegwand erleichtert die Entnahme von Bauteilen aus den Behältern und kann auf Anfrage mit spezifischen Höhen zwischen 30 und 600 mm sowie Greifaussparungen konfektioniert werden. Technische Daten: - Material: PS-Vollmaterial, Stärke 1,85 mm - Länge: 253 mm - Höhe: 120 mm - Raster: 48 mm - Unterteilung: 5 x Raster 48 mm (4 Schlitze) - Oberflächenwiderstand Rs: 10^6 Ω - Volumenwiderstand: 10^6 Ω - Gewicht: 2090 g/m² - Farbe: Schwarz - Passend für: Behälter 400x300 mm
Ideal für Anwendungen, bei denen eine hohe Präzision und Schutz gegen elektrostatische Entladungen gefordert sind.
Artikelnummer: 050.339.120.48
Details
- Unterteilung Unterteilung
- 5
- Raster [mm] Raster [mm]
- 48 mm
- Schlitze Schlitze
- 4
- Außensteg Außensteg
- nein
- Höhe [mm] Höhe [mm]
- 120 mm
- Länge [mm] Länge [mm]
- 253 mm
- Stärke [mm] Stärke [mm]
- 1,85 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Volumenwiderstand Volumenwiderstand
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polystyrol
- Gewicht [g/m²] Gewicht [g/m²]
- 2090
- Materialaufbau Materialaufbau
- Vollmaterial
- Passend für Behälter Passend für Behälter
- 400x300
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter
| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 mm |
| Steghöhen: | - 80 / 120 / 180 mm |
| Stärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Griffaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
 |
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
|
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
| Artikelbild | Artikelbezeichnung | Unterteilung | Raster [mm] | Schlitze | Außensteg | Preis | Vergleichen |
|---|---|---|---|---|---|---|---|
|
050.339.120.29 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 29 mm/ ESD | 8 | 29 mm | 7 | nein | 2.25 CHF | |
|
|
050.339.120.20 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 20 mm/ ESD | 11 | 20 mm | 10 | nein | 2.45 CHF | |
|
|
050.339.120.39 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 39 mm/ ESD | 6 | 39 mm | 5 | nein | 2.10 CHF | |
|
|
050.339.120.48 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 48 mm/ ESD | 5 | 48 mm | 4 | nein | 2.05 CHF | |
|
|
050.339.120.61 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 61 mm/ ESD | 4 | 61 mm | 3 | nein | 1.95 CHF | |
|
|
050.339.120.72 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 72 mm/ ESD | 3 | 72 mm | 4 | ja | 2.05 CHF | |
|
|
050.339.120.110 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 110 mm/ ESD | 2 | 110 mm | 3 | ja | 1.95 CHF | |
|
|
050.339.120.215 PS-Stegwand Länge 253 mm / Höhe 120 mm / Raster 215 mm/ ESD | 1 | 215 mm | 2 | ja | 1.85 CHF | |
| Vergleichsliste anzeigen (0) | |||||||
