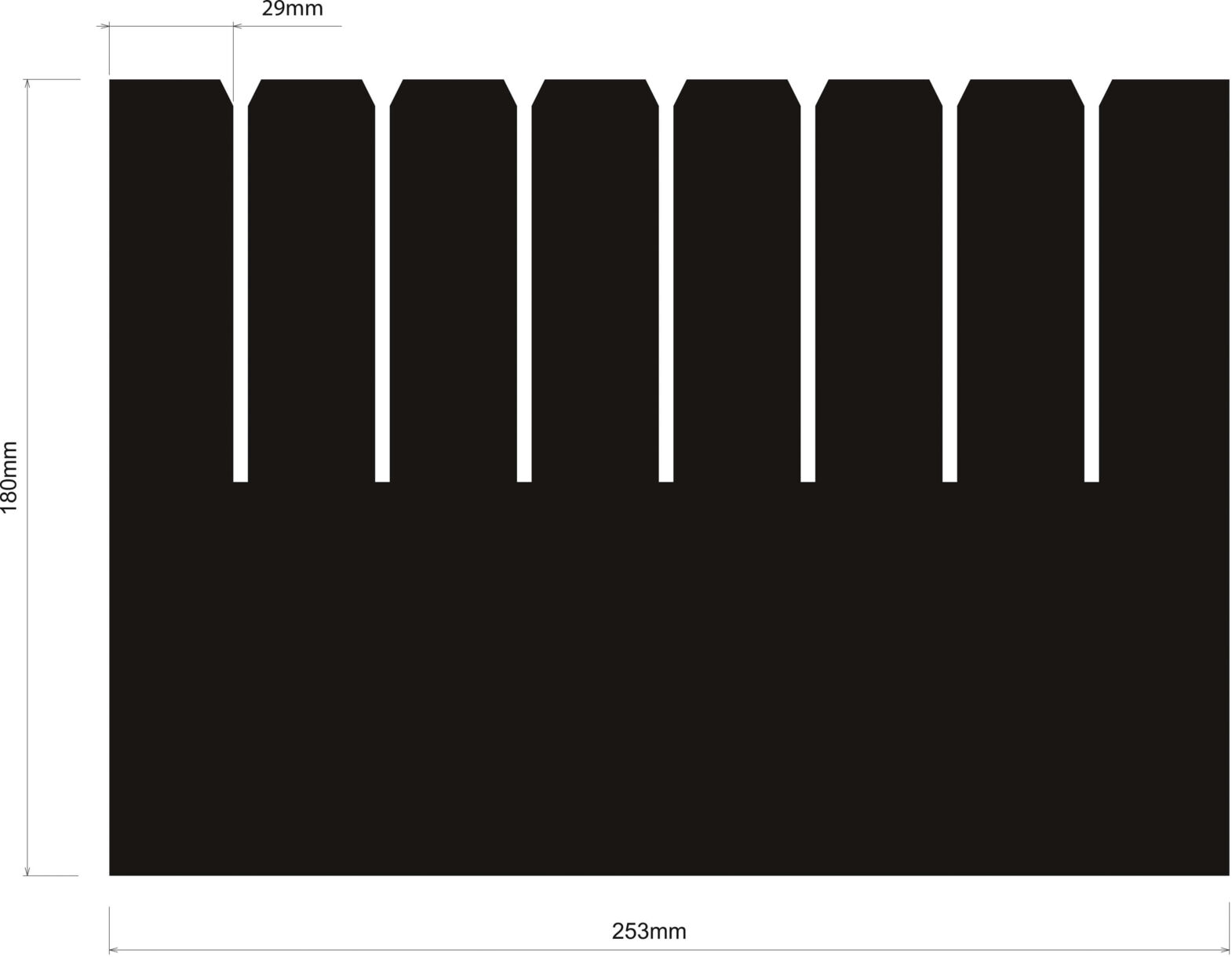

Diese PS-Stegwand mit den Maßen 253 x 180 x 1,85 mm ist ideal für Eurobehälter der Größe 400 x 300 mm und bietet durch ihre elektrostatische Leitfähigkeit optimalen Schutz gegen elektrostatische Entladungen. Sie entspricht der ESD-Norm DIN EN 61340-5-1 und ist aus hochstabilem Polystyrol-Vollmaterial gefertigt, was eine hohe Langlebigkeit garantiert. Die Stegwand ist nicht nur funktionell, sondern auch praktisch durch die Unterteilung in 8 Raster à 29 mm, was insgesamt 7 Schlitze ergibt. Diese Konfiguration ermöglicht eine effiziente Organisation und sichere Lagerung elektrosensitiver Bauteile. Technische Daten: - Länge: 253 mm - Höhe: 180 mm - Stärke: 1,85 mm - Material: Polystyrol - Farbe: Schwarz - Oberflächen- und Volumenwiderstand: 10^6 Ω - Gewicht: 2090 g/m² - Passend für: Behälter 400x300 mm - Rastermaß: 29 mm - Anzahl der Schlitze: 7 - Außensteg: Nein - Leitfähigkeit: Volumenleitfähig Ideal für den Einsatz in ESD-geschützten Bereichen (EPA) zur Vermeidung von Schäden durch elektrostatische Entladungen.
Artikelnummer: 050.339.180.29
Details
- Unterteilung Unterteilung
- 8
- Raster [mm] Raster [mm]
- 29 mm
- Schlitze Schlitze
- 7
- Außensteg Außensteg
- nein
- Höhe [mm] Höhe [mm]
- 180 mm
- Länge [mm] Länge [mm]
- 253 mm
- Stärke [mm] Stärke [mm]
- 1,85 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Volumenwiderstand Volumenwiderstand
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polystyrol
- Gewicht [g/m²] Gewicht [g/m²]
- 2090
- Materialaufbau Materialaufbau
- Vollmaterial
- Passend für Behälter Passend für Behälter
- 400x300
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter
| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 mm |
| Steghöhen: | - 80 / 120 / 180 mm |
| Stärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Griffaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
 |
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
|
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
| Artikelbild | Artikelbezeichnung | Unterteilung | Raster [mm] | Schlitze | Außensteg | Preis | Vergleichen |
|---|---|---|---|---|---|---|---|
|
050.339.180.215 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 215 mm/ ESD | 1 | 215 mm | 2 | ja | 2.65 CHF | |
|
|
050.339.180.110 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 110 mm/ ESD | 2 | 110 mm | 3 | ja | 2.75 CHF | |
|
|
050.339.180.20 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 20 mm/ ESD | 11 | 20 mm | 10 | nein | 3.45 CHF | |
|
|
050.339.180.29 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 29 mm/ ESD | 8 | 29 mm | 7 | nein | 3.15 CHF | |
|
|
050.339.180.39 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 39 mm/ ESD | 6 | 39 mm | 5 | nein | 2.95 CHF | |
|
|
050.339.180.48 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 48 mm/ ESD | 5 | 48 mm | 4 | nein | 2.80 CHF | |
|
|
050.339.180.61 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 61 mm/ ESD | 4 | 61 mm | 3 | nein | 2.70 CHF | |
|
|
050.339.180.72 PS-Stegwand Länge 253 mm / Höhe 180 mm / Raster 72 mm/ ESD | 3 | 72 mm | 4 | ja | 2.65 CHF | |
