Startseite » Produkte » ESD-Behälter » ESD-Trenneinsätze / Gefache » Vollmaterial PS (hohe Stabilität) » PS-Stegwand Länge 353 mm / Höhe 80 mm / Raster 105 mm/ ESD

PS-Stegwand Länge 353 mm / Höhe 80 mm / Raster 105 mm/ ESD

(Art.Nr.: 050.340.080.105)

PS-Stegwand Länge 353 mm / Höhe 80 mm / Raster 105 mm/ ESD

Name: PS-Stegwand Länge 353 mm / Höhe 80 mm / Raster 105 mm/ ESD
SKU: 050.340.080.105
Price: 1.90 CHF
Availability: InStock

Artikel-Nr.: 050.340.080.105

dpvlink:

14964

Hersteller:

Unterteilung:

Raster [mm]:

105 mm

Schlitze:

Außensteg:

Eigenschaften:

Weitere Produktinformationen

Bedruckung Zwischenlagen / Gefache
configure_now

Trenneinsätze / Gefache
configure_now

Mindestbestellmenge:

6 Stück

1.90 CHF

6 Stück

Vergleichen

Merken

Produktinfo

PS-Stegwand Länge 353 mm / Höhe 80 mm / Raster 105 mm/ ESD

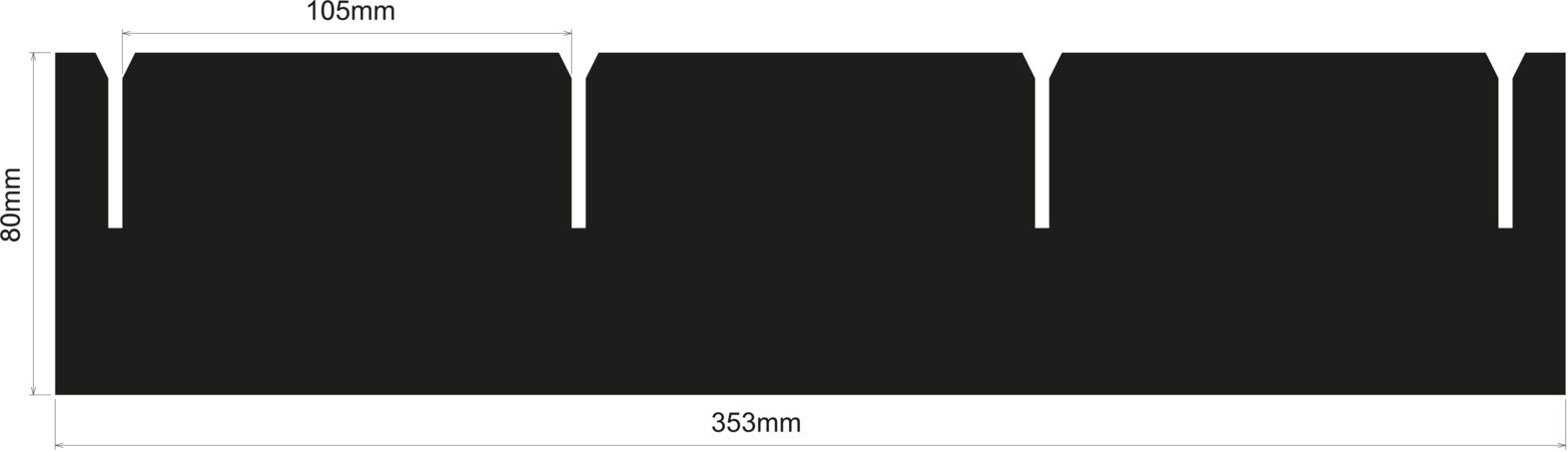

Diese PS-Stegwand mit den Maßen 353 x 80 x 1,85 mm ist speziell für Eurobehälter der Größen 600 x 400 mm und 400 x 300 mm konzipiert. Sie ist aus hochwertigem Polystyrol-Vollmaterial gefertigt, das eine Dicke von 1,85 mm aufweist und elektrostatisch leitfähig ist. Dies entspricht der ESD-Norm DIN EN 61340-5-1, was sie ideal für den Einsatz in ESD-sensiblen Umgebungen macht. Die Stegwand ist mit einem Außensteg von ca. 13 mm und vier Schlitzen ausgestattet, die eine Unterteilung in drei Raster à 105 mm ermöglichen. Technische Daten: - Material: Polystyrol-Vollmaterial - Länge: 353 mm - Höhe: 80 mm - Stärke: 1,85 mm - Rastermaß: 105 mm - Anzahl der Schlitze: 4 - Außensteg: ca. 13 mm - Oberflächenwiderstand: 10^6 Ω - Volumenwiderstand: 10^6 Ω - Farbe: Schwarz - Gewicht: 2090 g/m²
Durch die spezielle Konstruktion erleichtert diese Stegwand die Entnahme von Bauteilen und schützt sie effektiv vor elektrostatischer Entladung. Ideal für technische Einkäufer, die Wert auf Präzision und Schutz in der Elektronikfertigung legen.
Artikelnummer: 050.340.080.105

Details

Unterteilung Unterteilung: 3
Raster [mm] Raster [mm]: 105 mm
Schlitze Schlitze: 4
Außensteg Außensteg: ja
Höhe [mm] Höhe [mm]: 80 mm
Länge [mm] Länge [mm]: 353 mm
Stärke [mm] Stärke [mm]: 1,85 mm
Leitfähigkeit Leitfähigkeit: volumenleitfähig
Oberflächenwiderstand Rs Oberflächenwiderstand Rs: 10⁶ Ω
Volumenwiderstand Volumenwiderstand: 10⁶ Ω
Farbe Farbe: schwarz
Material Material: Polystyrol
Gewicht [g/m²] Gewicht [g/m²]: 2090
Materialaufbau Materialaufbau: Vollmaterial
Passend für Behälter Passend für Behälter: 600x400 / 400x300

Allg. Infos

Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.

Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.

Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- außen 300 / 400 / 600 mm
	- innen 253 / 353 / 553 mm
Höhe Stegwände:	- 80 / 120 / 180 mm

Materialstärken:	- 1,5 mm
	- 1,8 mm
	- 2,0 mm

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

konfektionierbar

Auf Anfrage - Standard-Stegwände

Spezifische Höhen zwischen 30 - 600 mm
Greifaussparungen

Auch für KLT-Behälter

H	=	Höhe der Stegwand (80, 120 oder 180 mm)
L	=	Länge der Stegwand (253, 353 oder 553 mm)
R	=	Rastermaß
AS	=	Außensteg (falls vorhanden)
SB	=	Schlitzbreite

Bei hohen Eurobehältern empfehlen wir Gefache und zusätzlich Zwischenlagen, die mit Griffaussparungen gefertigt werden können. Somit ist die Entnahme der Komponenten schnell und einfach.

Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern

Fixieren Sie Ihre Produkte und schützen Sie sie während dem Transport vor Schäden. Mit den Zwischenlagen besonders stabilen Polystyrol erreichen Sie zusätzliche Stabilität für Ihre Behälter, die mit Stegwänden ausgestattet sind.

Technische Daten für Standard-Ausführungen

Seitenlänge Behälter:	- 300 / 400 / 600 mm
Steghöhen:	- 80 / 120 / 180 mm

Stärken:	- 1,5 mm
	- 1,8 mm
	- 2,0 mm

- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1

Griffaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:

Standard: 2 Ecken abgeschrägt
Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
Typ C: 2 Greiflöcher rund 30 mm

Standard Typ D

Typ A

Typ B

Typ C

In unserem Sortiment finden Sie eine große Auswahl an Zwischenlagen und Trenneinsätze (Gefache) zum Einsatz in Transportbehältern. Die Kombination eignet sich perfekt zum Transport verschiedener ESD-anfälliger Bauteile. Erhältlich in 3 unterschiedliche Materialien für verschiedene Anforderungen:

PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht

PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität

PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht

Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.

Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.

	Polypropylen-Hohlkammermaterial		ESD-gerecht
	Polystyrol-Vollmaterial		Konfektionierbar
	Polyethylen-Schaumstoff

Piktogramme

Material PS

Hohe Abriebfestigkeit, hohe Stabilität, elektrostatisch volumenleitfähig. Typischer Oberflächenwiderstand: R = 10^4–10^6 Ohm.

ESD-gerecht

Konfektionierbar

Zwischenlagen und Gefache können individuell an Ihre Wünsche und Bedürfnisse angepasst werden. Hierbei können Größe und Form angepasst werden. Auch Lösungen mit Greifaussparungen sind möglich.
