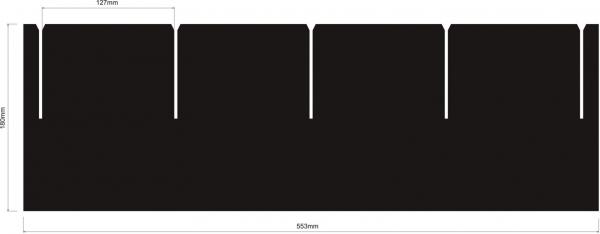

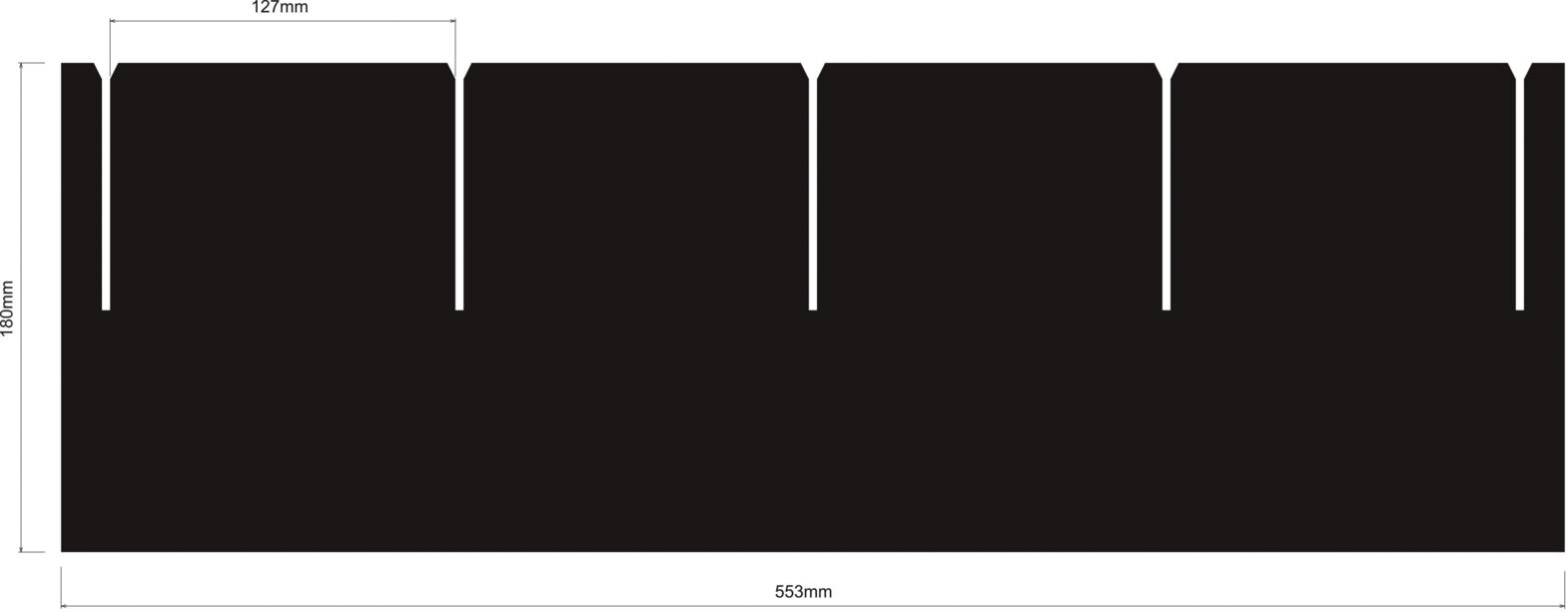

Die PS-Stegwand mit den Maßen 553 x 180 mm und einer Materialstärke von 1,85 mm ist speziell für Eurobehälter der Größe 600 x 400 mm konzipiert. Dieses Produkt bietet eine effektive Lösung zur elektrostatischen Entladungssicherung, da es den Normen der DIN EN 61340-5-1 ESD entspricht und somit ideal für den Einsatz in der Elektronik-Fertigung geeignet ist. Die Stegwand verfügt über 5 Schlitze innerhalb eines Rasters von 127 mm und einen Außensteg von ca. 15 mm, was eine flexible und sichere Unterteilung ermöglicht. Die Verwendung von PS-Vollmaterial gewährleistet eine hohe Stabilität und Langlebigkeit des Produkts.
Technische Daten:
- Material: Polystyrol, Stärke: 1,85 mm
- Oberflächen- und Volumenwiderstand: 10^6 Ω
- Farbe: Schwarz, Gewicht: 2090 g/m²
- Unterteilung: 4 Raster, 127 mm, 5 Schlitze
- Außensteg: Ja
- Passend für Behältergröße: 600x400 mm
Dieses Produkt ist auch auf Anfrage mit spezifischen Höhen zwischen 30 - 600 mm und Greifaussparungen konfektionierbar, sowie für KLT-Behälter geeignet.
Artikelnummer: 050.341.180.127
Details
- Unterteilung Unterteilung
- 4
- Raster [mm] Raster [mm]
- 127 mm
- Schlitze Schlitze
- 5
- Außensteg Außensteg
- ja
- Höhe [mm] Höhe [mm]
- 180 mm
- Länge [mm] Länge [mm]
- 553 mm
- Stärke [mm] Stärke [mm]
- 1,85 mm
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Oberflächenwiderstand Rs Oberflächenwiderstand Rs
- 106 Ω
- Volumenwiderstand Volumenwiderstand
- 106 Ω
- Farbe Farbe
- schwarz
- Material Material
- Polystyrol
- Gewicht [g/m²] Gewicht [g/m²]
- 2090
- Materialaufbau Materialaufbau
- Vollmaterial
- Passend für Behälter Passend für Behälter
- 600x400
Um den immer steigenden Anforderungen in der Elektronik-Fertigung gerecht zu werden, sollten Sie Ihre Bauteile vor elektrostatischer Entladung schützen.
Mit den ESD-gerechten Gefachen für Eurobehälter ergänzen Sie Ihren Arbeitsplatz.
Gefache erleichtern die Entnahme von zu bearbeitenden Bauteilen aus Eurobehältern. Griffaussparungen können an Ihren Bedarf angepasst werden. Für die gängigsten Anwendungen finden Sie nachfolgend unsere Standard-Gefache.
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - außen 300 / 400 / 600 mm |
| - innen 253 / 353 / 553 mm | |
| Höhe Stegwände: | - 80 / 120 / 180 mm |
| Materialstärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Auf Anfrage - Standard-Stegwände
- Spezifische Höhen zwischen 30 - 600 mm
- Greifaussparungen
Auch für KLT-Behälter
| H | = | Höhe der Stegwand (80, 120 oder 180 mm) |
| L | = | Länge der Stegwand (253, 353 oder 553 mm) |
| R | = | Rastermaß |
| AS | = | Außensteg (falls vorhanden) |
| SB | = | Schlitzbreite |
Zum Einsatz in Transportbehältern, um Elektronikbauteile geordnet und lagenweise zu transportieren bzw. zu lagern
Technische Daten für Standard-Ausführungen
| Seitenlänge Behälter: | - 300 / 400 / 600 mm |
| Steghöhen: | - 80 / 120 / 180 mm |
| Stärken: | - 1,5 mm |
| - 1,8 mm | |
| - 2,0 mm |
- In verschiedenen Rastern/Anzahl der Unterteilungen verfügbar
- elektrostatisch volumenleitfähig
- Entspricht der ESD-Norm DIN EN 61340-5-1
Griffaussparungen zur Erleichterung des Herausnehmens aus Eurobehältern in 3 Ausführungen lieferbar:
- Standard: 2 Ecken abgeschrägt
- Typ A: 2 Greifaussparungen halbrund 34 x 17 mm
- Typ C: 2 Greiflöcher rund 30 mm
PP Hohlkammermaterial:
- aus extrudiertes Polypropylen (PP)
- hohe Abriebfestigkeit
- geringes Gewicht
PS Vollmaterial:
- aus Polystyrol (PS)
- hohe Abriebfestigkeit
- hohe Stabilität
PE Schaumstoff:
- aus Polyethylenschaumstoff (PE)
- Abriebfest und korrosionsfrei
- Besonders geringes Gewicht
Unsere Standardgrößen sind auf die meistverwendeten Euro-Transportbehälter ausgelegt.
Sollten Sie bei unseren Standardgrößen nicht fündig werden, fragen Sie uns nach einem kundenspezifischen Format.
 |
Polypropylen-Hohlkammermaterial | |
ESD-gerecht |
|
Polystyrol-Vollmaterial | |
Konfektionierbar |
 |
Polyethylen-Schaumstoff |
