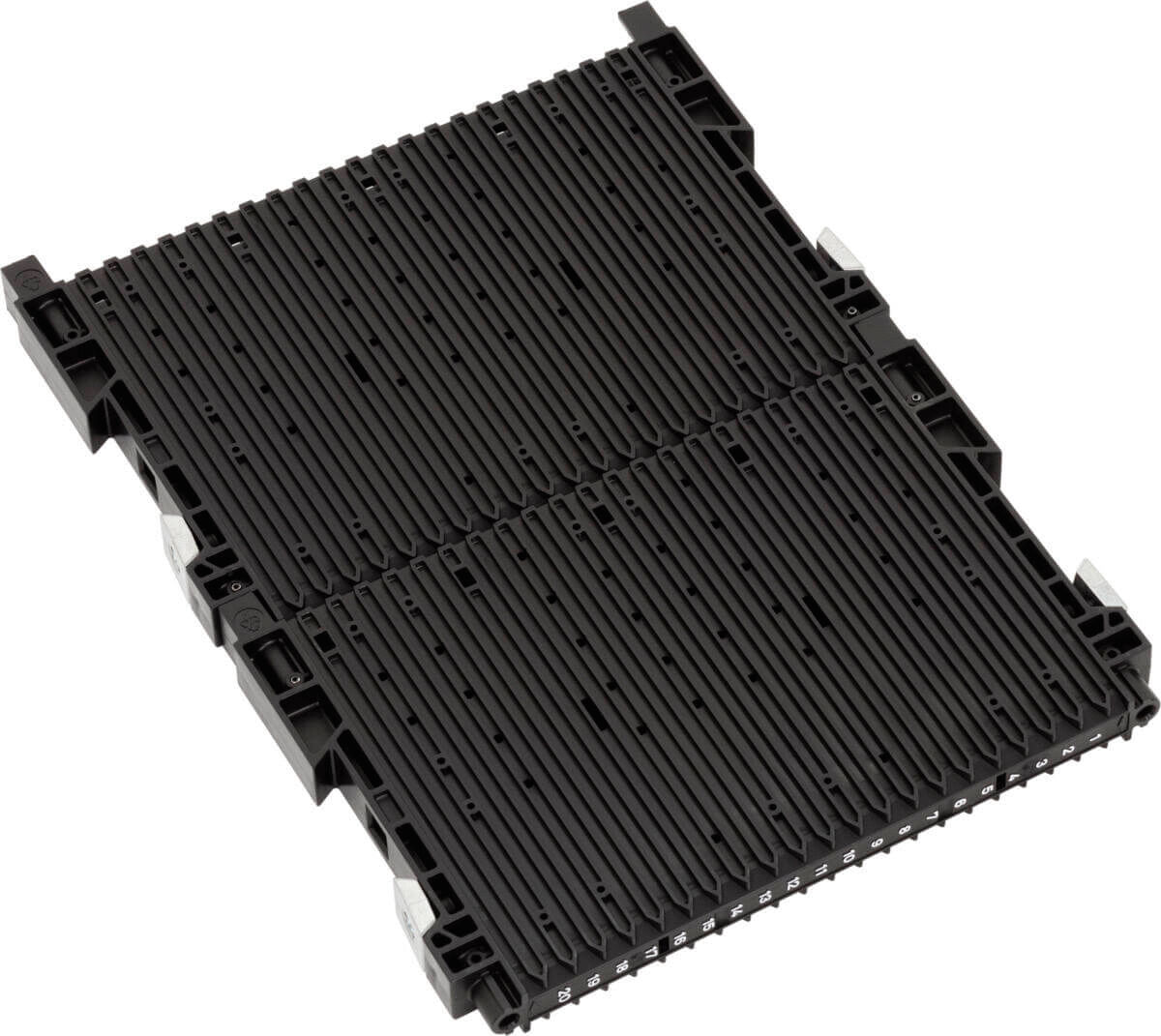

Das Bild zeigt eine rechteckige, flache Platte aus schwarzem Kunststoff. Sie hat eine Struktur mit vielen parallel angeordneten, schmalen Rillen und zwei seitlichen Ausstanzungen.

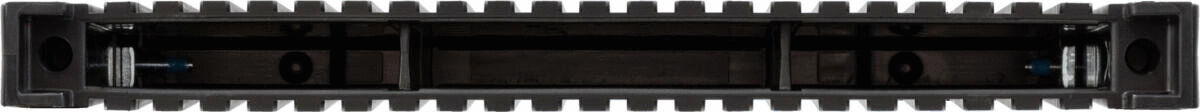

Das Bild zeigt ein längliches, schwarzes Objekt mit einer geriffelten Oberkante und zwei offenen Fächern in der Mitte. Die Struktur ist stabil und monochrom.

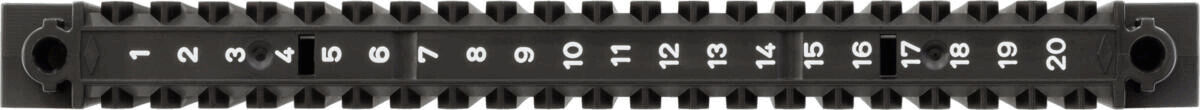

Das Bild zeigt ein schwarzes, längliches Bauteil mit Buchstaben und Zahlen auf einer Seite. An den Rändern befinden sich Anschluss-Pins, die für die Verbindung verwendet werden.
Preview: Das Bild zeigt eine rechteckige, flache Platte aus schwarzem Kunststoff. Sie hat eine Struktur mit vielen parallel angeordneten, schmalen Rillen und zwei seitlichen Ausstanzungen.
Preview: Das Bild zeigt ein längliches, schwarzes Objekt mit einer geriffelten Oberkante und zwei offenen Fächern in der Mitte. Die Struktur ist stabil und monochrom.
Preview: Das Bild zeigt ein schwarzes, längliches Bauteil mit Buchstaben und Zahlen auf einer Seite. An den Rändern befinden sich Anschluss-Pins, die für die Verbindung verwendet werden.
Doppelnutenwand 300
(Art.Nr.: 2534.000.992)
Das Bild zeigt eine rechteckige, flache Platte aus schwarzem Kunststoff. Sie hat eine Struktur mit vielen parallel angeordneten, schmalen Rillen und zwei seitlichen Ausstanzungen.
Das Bild zeigt ein längliches, schwarzes Objekt mit einer geriffelten Oberkante und zwei offenen Fächern in der Mitte. Die Struktur ist stabil und monochrom.
Das Bild zeigt ein schwarzes, längliches Bauteil mit Buchstaben und Zahlen auf einer Seite. An den Rändern befinden sich Anschluss-Pins, die für die Verbindung verwendet werden.
Mobile Preview: Das Bild zeigt eine rechteckige, flache Platte aus schwarzem Kunststoff. Sie hat eine Struktur mit vielen parallel angeordneten, schmalen Rillen und zwei seitlichen Ausstanzungen.
Mobile Preview: Das Bild zeigt ein längliches, schwarzes Objekt mit einer geriffelten Oberkante und zwei offenen Fächern in der Mitte. Die Struktur ist stabil und monochrom.
Mobile Preview: Das Bild zeigt ein schwarzes, längliches Bauteil mit Buchstaben und Zahlen auf einer Seite. An den Rändern befinden sich Anschluss-Pins, die für die Verbindung verwendet werden.
Merken / Anfragen

Doppelnutenwand 300

dpvlink:
4770
Ausführung:
ohne Bodenstopp, unverstärkt
Länge :
255 mm
Breite :
345 mm
Höhe :
22 mm
Eigenschaften:
Weitere Produktinformationen

chevron-down
36.75 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Doppelnutenwand 300

Die Doppelnutenwand 300 von WEZ ist ein effektives und modulares System, das speziell für das Handling von Leiterplatten in Produktionsumgebungen, Lagern und beim Transport konzipiert wurde. Mit den Maßen 255 x 345 x 22 mm und einem Gewicht von 0,76 kg ist dieses Produkt aus schwarzem PP gefertigt und bietet eine hohe Funktionalität ohne Bodenstopp. Die Wand ist unverstärkt, besitzt 20 Nuten mit einer Breite von 3,5 mm, einem Abstand von 10,16 mm und einer Tiefe von 2,5 mm.
Die Doppelnutenwand ist elektrostatisch volumenleitfähig und erfüllt die ESD-Norm DIN EN 61340-5-1, was sie ideal für ESD-sensible Umgebungen macht. Sie ist temperaturbeständig von -20 bis 80 °C und kann individuell auf die Bedürfnisse in der Praxis abgestimmt werden. Die Modularität des Systems ermöglicht eine nahtlose Integration in Eurobehälter, wodurch eine flexible und platzsparende Lagerung und Transport gewährleistet wird.
Ausführung
Ausführung
ohne Bodenstopp, unverstärkt
Länge
Länge
255 mm
Breite
345 mm
Höhe
Höhe
22 mm
ESD
ESD
ja
Leitfähigkeit
Leitfähigkeit
volumenleitfähig
Farbe
Farbe
schwarz
Gewicht
Gewicht
0,76 kg
Nutenabstand
Nutenabstand
10,16 mm
Nutenbreite
Nutenbreite
3,5 mm
Nuttiefe
Nutentiefe
2,5 mm
Material
Material
PP
Anzahl Nuten
Anzahl Nuten
20
Temperaturbeständigkeit
Temperaturbeständigkeit
-20 - 80 °C
Zubehör anzeigen
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Zubehör

Zubehör

Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene, Länge = 256 mm
Profilschiene 0256 , für WEZRack 180er-Serie
Länge: 256 mm
dpvlink
4797

5.15 CHF
Zum Artikel
Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene kundenspezifisch
dpvlink
4797

Preis auf Anfrage
Zum Artikel
Das Bild zeigt zwei kleine, schwarze Kunststoffteile. Sie haben eine rechteckige Basis mit zwei aufrechten Stützen, die sich leicht nach oben neigen. Ideal für Halterungen oder Befestigungen.
Einschubsperre (Pack = 100 Stück)
Nutensperre für WEZ Rack-System 180
VPE = 100 Stück
dpvlink
4803

37.75 CHF
Zum Artikel
Das Bild zeigt einen langen, schmalen, schwarzen Gegenstand mit rechteckigen Enden. Er hat eine glatte Oberfläche und könnte ein Halter oder eine Auflagestange sein.
Handgriff 230 x 8 mm
Handgriff 230x8 mm
unmontiert für WEZ-Rack 180
dpvlink
4803

3.00 CHF
Zum Artikel
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

Doppelnutenwand 300/322

Die Doppelnutenwand 300 ist ein Bestandteil des WEZ Rack Systems 180 und dient zur sicheren Aufbewahrung und Handhabung von Leiterplatten.

  • Material: volumenleitfähiges Polypropylen
  • Erfüllt die ESD-Norm DIN EN 61340-5-1
  • Verfügbar als unverstärkte und verstärkte Ausführung
  • Erhältlich mit offenen Nutenenden, um ein Durchschieben der Leiterplatten zu ermöglichen, oder als Bodenstopp-Varianten für ein sicheres Fixieren der Leiterplatten
  • Einlaufschrägen erleichtern das Einführen, und optional aufsteckbare Nutensperren sichern ungenutzte Nuten.
  • Passend für Behälter der Größe 400 x 300 mm
  • Aufnahme von maximal 20 Leiterplatten mit einem Einschubmaß von bis zu 320 mm

Doppelnutenwand 300/322



Nutenanzahl:

20

Nutentiefe:

2,5 mm

Nutenbreite:

3,5  mm

Nutenteilung:

10,16 mm






Artikelbild
Artikelbezeichnung
Ausführung
Länge
Breite
Höhe
Preis
Vergleichen
2534.000.992 - Doppelnutenwand 300
2534.000.992
Doppelnutenwand 300
ohne Bodenstopp, unverstärkt
255 mm
345 mm
22 mm
36.75 CHF
2534.900.992 - Doppelnutenwand 300 verstärkt
2534.900.992
Doppelnutenwand 300 verstärkt
ohne Bodenstopp, zweifach verstärkt
255 mm
345 mm
22 mm
-
2534.022.992 - Doppelnutenwand 322
2534.022.992
Doppelnutenwand 322
mit Bodenstopp Typ 22, unverstärkt
255 mm
345 mm
22 mm
0.00 CHF
2534.922.992 - Doppelnutenwand 322 verstärkt
2534.922.992
Doppelnutenwand 322 verstärkt
mit Bodenstopp Typ 22, zweifach verstärkt
255 mm
345 mm
22 mm
53.20 CHF
