Nutenwand 322

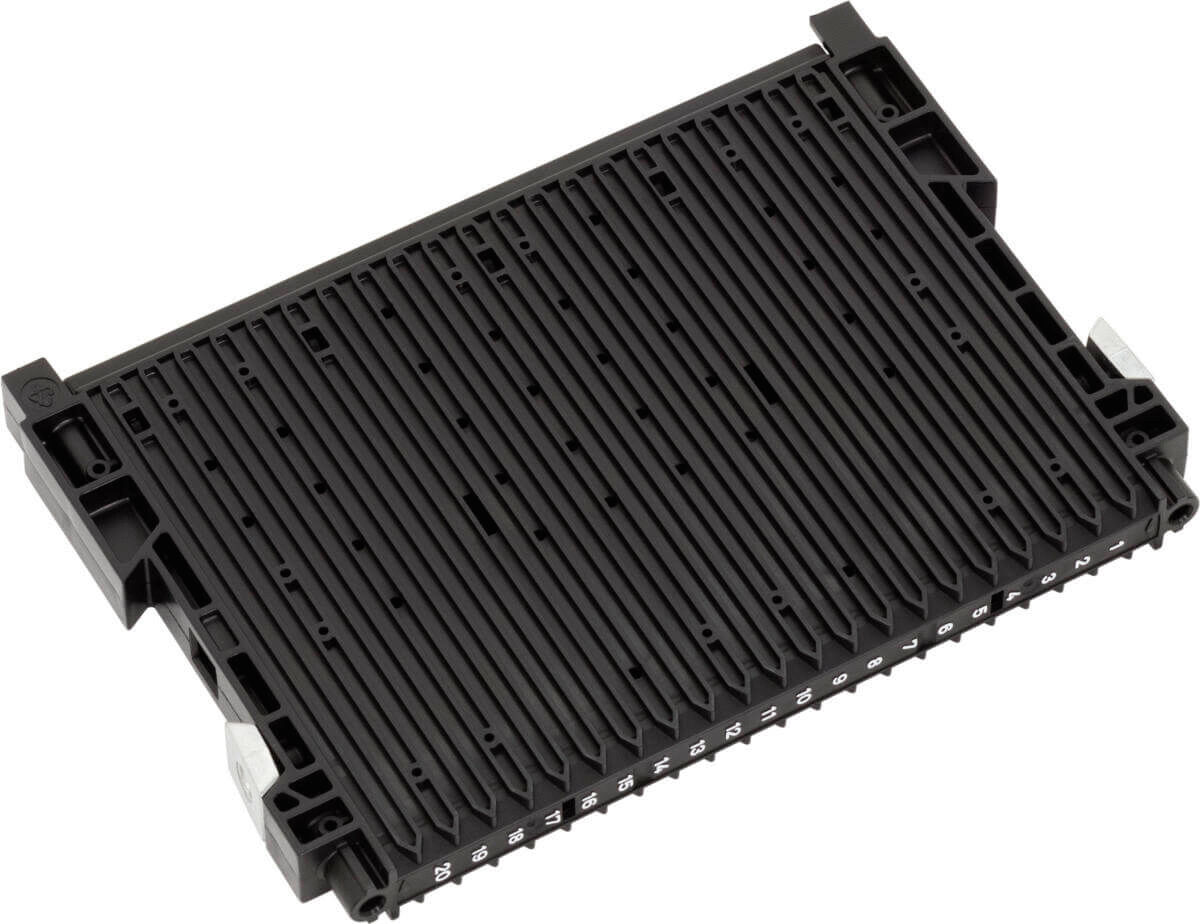

Die Nutenwand 322 von WEZ ist ein effizientes und sicheres System für das Handling von Leiterplatten in Produktion, Lagerung und Transport. Mit einer Größe von 255 x 180 x 22 mm und ausgestattet mit einem Bodenstopp Typ 22, bietet dieses Produkt eine stabile und präzise Unterstützung für die Leiterplatten. Die Wand besteht aus schwarzem, elektrostatisch volumenleitfähigem PP-Material, das der ESD-Norm DIN EN 61340-5-1 entspricht, und gewährleistet somit Schutz gegen elektrostatische Entladungen.
Die Nutenwand ist modular konzipiert und passt in Standard-Eurobehälter, was sie besonders flexibel für verschiedene Anwendungsbedürfnisse macht. Sie verfügt über 20 Nuten mit einer Breite von 3,5 mm und einer Tiefe von 2,5 mm. Die Nutenteilung beträgt 10,16 mm, was eine optimale Anordnung der Leiterplatten ermöglicht. Das Produkt ist unverstärkt, wiegt 0,4 kg und zeigt eine hohe Temperaturbeständigkeit von -20 bis 80 °C.
Diese Merkmale machen die Nutenwand 322 zu einer idealen Lösung für technische Einkäufer, die Wert auf Qualität, Anpassungsfähigkeit und Schutz ihrer elektronischen Komponenten legen.
Die Nutenwand ist modular konzipiert und passt in Standard-Eurobehälter, was sie besonders flexibel für verschiedene Anwendungsbedürfnisse macht. Sie verfügt über 20 Nuten mit einer Breite von 3,5 mm und einer Tiefe von 2,5 mm. Die Nutenteilung beträgt 10,16 mm, was eine optimale Anordnung der Leiterplatten ermöglicht. Das Produkt ist unverstärkt, wiegt 0,4 kg und zeigt eine hohe Temperaturbeständigkeit von -20 bis 80 °C.
Diese Merkmale machen die Nutenwand 322 zu einer idealen Lösung für technische Einkäufer, die Wert auf Qualität, Anpassungsfähigkeit und Schutz ihrer elektronischen Komponenten legen.
Details
- Länge [mm] Länge [mm]
- 255 mm
- Breite [mm]
- 180 mm
- Höhe [mm] Höhe [mm]
- 22 mm
- Ausführung Ausführung
- mit Bodenstopp Typ 22, unverstärkt
- ESD ESD
- ja
- Leitfähigkeit Leitfähigkeit
- volumenleitfähig
- Farbe Farbe
- schwarz
- Gewicht Gewicht
- 0,4 kg
- Nutbreite Nutbreite
- 3,5 mm
- Nuttiefe Nuttiefe
- 2,5 mm
- Material Material
- PP
- Anzahl Nuten Anzahl Nuten
- 20
- Temperaturbeständigkeit Temperaturbeständigkeit
- -20 - 80 °C
Einfaches und sicheres System für das Leiterplattenhandling in der Produktion, im Lager und für den Transport. Modular aufgebaut, passend in Eurobehälter. Individuell ausrüstbar für die unterschiedlichsten Praxisbedürfnisse.
Elektrostatisch volumenleitfähigEntspricht der ESD-Norm DIN EN 61340-5-1
Offene Nuten oder Bodenstopp?
Die Nutenwände der 180er-Serie sind mit offenen oder geschlossenen Nutenenden lieferbar.
Varianten 000/900 = offene Nuten, zum Durchschieben
Varianten 022/922 = Bodenstopp 22, Auflagebreite 2,5 mm
Varianten 032/932 = Bodenstopp 32, Auflagebreite 7,5 mm
Varianten 025/925 = Bodenstopp 25, Auflagebreite 4,0 mm
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
