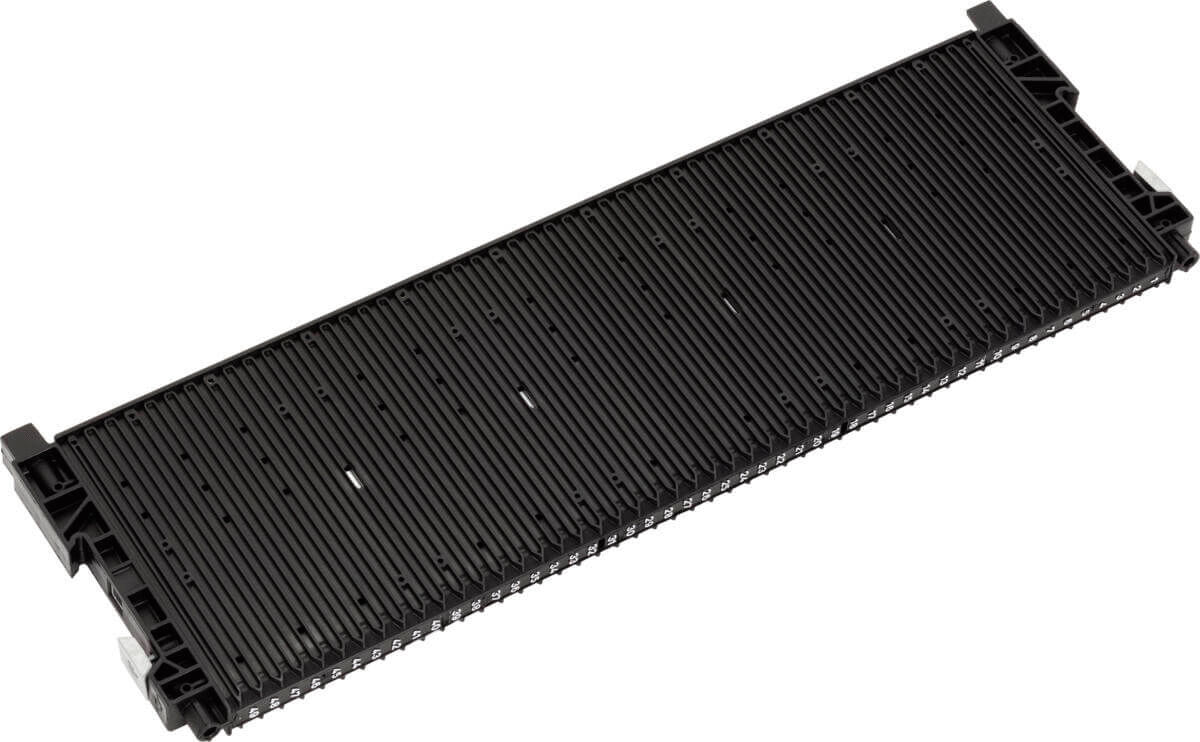

Das Bild zeigt ein längliches, flaches Produkt aus schwarzem Material mit gerippten Oberflächen. Es hat an den Enden Halterungen, die vermutlich zur Befestigung dienen.
Nutenwand 625 verstärkt
(Art.Nr.: 5518.025.992)
Das Bild zeigt ein längliches, flaches Produkt aus schwarzem Material mit gerippten Oberflächen. Es hat an den Enden Halterungen, die vermutlich zur Befestigung dienen.
Merken / Anfragen

Nutenwand 625 verstärkt

Nutenwand 625 verstärkt

dpvlink:
4789
Ausführung:
mit Bodenstopp Typ 25, verstärkt
Länge :
550 mm
Breite :
180 mm
Höhe :
25 mm
Eigenschaften:
Weitere Produktinformationen

chevron-down
40.80 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Nutenwand 625 verstärkt

Die Nutenwand 625 verstärkt von WEZ bietet eine robuste und effiziente Lösung für das Handling von Leiterplatten in Produktionsumgebungen, Lagern und beim Transport. Dieses Produkt misst 550 x 180 x 25 mm und ist speziell mit einem Bodenstopp Typ 22 ausgestattet, der eine Auflagebreite von 2,5 mm bietet. Die Nutenwand ist aus schwarzem PP gefertigt, was ihr eine hohe Temperaturbeständigkeit von -20 bis 80 °C verleiht und sie gleichzeitig leicht macht mit einem Gewicht von nur 0,82 kg.
Die Wand hat insgesamt 49 Nuten, jede 3,5 mm breit und 2,5 mm tief, mit einem Abstand von 10,16 mm zwischen den Nuten. Ihre verstärkte Ausführung sorgt für zusätzliche Stabilität und Langlebigkeit. Zudem erfüllt das Produkt die ESD-Norm DIN EN 61340-5-1, da es elektrostatisch volumenleitfähig ist, was den sicheren Umgang mit empfindlichen elektronischen Bauteilen gewährleistet.
Die Modularität und Anpassungsfähigkeit dieses Systems ermöglichen eine individuelle Ausrüstung entsprechend den spezifischen Anforderungen der Praxis.
Ausführung
Ausführung
mit Bodenstopp Typ 25, verstärkt
Länge
Länge
550 mm
Breite
180 mm
Höhe
Höhe
25 mm
ESD
ESD
ja
Leitfähigkeit
Leitfähigkeit
volumenleitfähig
Farbe
Farbe
schwarz
Gewicht
Gewicht
0,82 kg
Nutenabstand
Nutenabstand
10,16 mm
Nutenbreite
Nutenbreite
3,5 mm
Nuttiefe
Nutentiefe
2,5 mm
Material
Material
PP
Anzahl Nuten
Anzahl Nuten
49
Temperaturbeständigkeit
Temperaturbeständigkeit
-20 - 80 °C
Zubehör anzeigen
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Zubehör

Zubehör

Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene, Länge = 256 mm
Profilschiene 0256 , für WEZRack 180er-Serie
Länge: 256 mm
dpvlink
4797

5.15 CHF
Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene, Länge = 556 mm
Profilschiene 0556 , für WEZRack 180er-Serie
Länge: 556 mm
dpvlink
4797

9.55 CHF
Auf dem Bild sind drei parallel angeordnete, matte Aluminiumprofile in verschiedenen Längen zu sehen. Sie haben eine rechteckige Form mit einer leicht gewölbten Oberseite.
Profilschiene kundenspezifisch
dpvlink
4797

Preis auf Anfrage
Das Bild zeigt zwei kleine, schwarze Kunststoffteile. Sie haben eine rechteckige Basis mit zwei aufrechten Stützen, die sich leicht nach oben neigen. Ideal für Halterungen oder Befestigungen.
Einschubsperre (Pack = 100 Stück)
Nutensperre für WEZ Rack-System 180
VPE = 100 Stück
dpvlink
4803

37.75 CHF
Das Bild zeigt einen langen, schmalen, schwarzen Gegenstand mit rechteckigen Enden. Er hat eine glatte Oberfläche und könnte ein Halter oder eine Auflagestange sein.
Handgriff 230 x 8 mm
Handgriff 230x8 mm
unmontiert für WEZ-Rack 180
dpvlink
4803

3.00 CHF
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 353
Gesamtkatalog 2023 - 2024

Produktfamilie

Nutenwand 600/625

Die Nutenwand 600 ist ein Bestandteil des WEZ Rack Systems 180 und dient zur sicheren Aufbewahrung und Handhabung von Leiterplatten.

  • Material: volumenleitfähiges Polypropylen
  • Erfüllt die ESD-Norm DIN EN 61340-5-1
  • Verfügbar als verstärkte Ausführung
  • Erhältlich mit offenen Nutenenden, um ein Durchschieben der Leiterplatten zu ermöglichen, oder als Bodenstopp-Varianten für ein sicheres Fixieren der Leiterplatten
  • Einlaufschrägen erleichtern das Einführen, und optional aufsteckbare Nutensperren sichern ungenutzte Nuten.
  • Passend für Behälter der Größe 600 x 400 mm
  • Aufnahme von maximal 49 Leiterplatten mit einem Einschubmaß von bis zu 320 mm

Nutenwand 600/625

Nutenanzahl:

49

Nutenbreite:

3,5 mm

Nutentiefe:

2,5 mm

Nutenteilung:

10,16 mm




Artikelbild
Artikelbezeichnung
Ausführung
Länge
Breite
Höhe
Preis
Vergleichen
5518.000.992 - Nutenwand 600 verstärkt
5518.000.992
Nutenwand 600 verstärkt
ohne Bodenstopp, verstärkt
555 mm
180 mm
22 mm
30.15 CHF
5518.025.992 - Nutenwand 625 verstärkt
5518.025.992
Nutenwand 625 verstärkt
mit Bodenstopp Typ 25, verstärkt
550 mm
180 mm
25 mm
40.80 CHF
