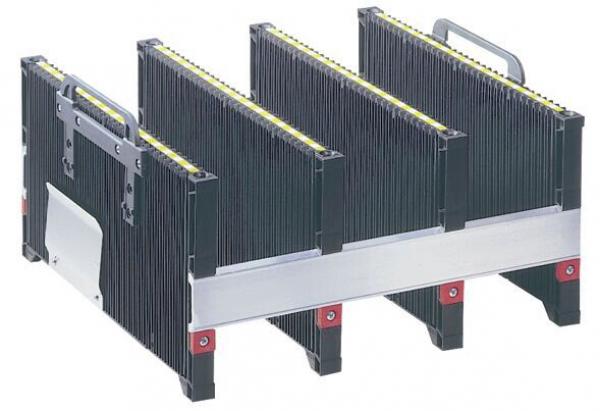

Das Testset 180 ist ideal für Leiterplatten mit einer Breite von bis zu 100 mm. Dieses komplette Set bietet alles, was Sie für die sichere und effiziente Handhabung Ihrer Leiterplatten benötigen. Mit unserem 8 Tage Rückgaberecht können Sie dieses Produkt risikofrei bestellen.
Lieferumfang:
- 4 Stegwände 180
- 2 Profilschienen 369 mm
- 1 Klammer
- 1 Satz Tragegriffe
Artikelnummer: 8910064
Profitieren Sie von unserem Service für eine sichere Entscheidung und bestellen Sie das Testset 180 für Ihre Leiterplattenhalterung.
Details
Unser Service für Ihre sichere Entscheidung
elektrostatisch leitfähig, ein vorbildliches Konzept: durchdacht, flexibel und komplett
Diese Leiterplattenhalter werden in der Fertigung, im Prüffeld und im Lager verwendet. Sie können sowohl senkrecht stehend als auch waagerecht liegend bestückt werden. Das System ist völlig variabel in der Breite und kann für alle Leiterplattengrößen bedarfsgerecht montiert werden.
- Tragegriffe
Sie erleichtern den Transport und erlauben vor allem das leichte Herausnehmen der Leiterplattenhalter aus Transportkästen. Um Platz in der Höhe zu sparen, sind sie versenkbar. - Klammer
Sie kann an jedem Leiterplattenhalter seitlich angeschraubt werden. Damit werden Begleitpapiere wie Stücklisten und Auftragsformulare festgeklemmt. - Auflageschiene
Sie dient zur Abstützung schwerer und grosser Leiterplatten und sichert diese, damit sie beim Transport in keinem Fall nach unten herausrutschen können. - Profilschiene
Sie ist aus einem Aluminium-Strangpressprofil gefertigt und wird in jeder gewünschten Länge geliefert. - Stegwände
Die doppelwandigen Stegwände sind durch den Sandwichaufbau äußerst stabil und verwindungssteif. - Freiraum
Damit überstehende Bauteile nicht beschädigt werden, liegt die Auflagekante 17 mm über der Tischfläche.
Schnelle u. einfache Montage
Schnelle und einfache Einstellung durch um 0,4 mm höher liegende äußere Justagenuten
Transportbehälter
Für den Transport können die Leiterplattenhalter in Eurobehälter 600 x 400 mm bzw. 400 x 300 mm eingesetzt werden.
Die versenkbaren Tragegriffe erleichtern dabei das Einsetzen und das Herausnehmen.
Stabil und verwindungssteif
Die Stegwände sind durch den doppelwandigen Aufbau äußerst stabil. Zusätzlich kann bei hoher mechanischer und thermischer Belastung die Stegwand durch ein Metallrohr versteift werden.
Hochkant stehend
Bestückte Leiterplatten müssen vor dem Löten waagerecht gelagert werden. Dazu werden die Leiterplatten hochkant aufgestellt.
Nutensperre
Zur Vermeidung von Bauteilbeschädigungen beim Einschieben der Leiterplatten in das Magazin können die Führungen durch Nutensperren blockiert werden.
Technische Daten Stegwand 100/180/300:
| Anzahl Führungsnuten: | 32 |
| Abstand Führungsnuten: | 10 mm |
| Material: | Polypropylen |
| Farbe: | schwarz |
| Dauergebrauchstemperatur: | 70°C |
Nach Alterung kein Abfall der Leitfähigkeit, Chemikalien- und UV-Beständigkeit sehr gut.
Ausführung leitfähig = elektrostatisch volumenleitfähig
Entspricht der ESD-Norm DIN EN 61340-5-1
Stegwand | Nutbreite | Nuttiefe | Leiterplattenabstand | max. Bestückung |
100 | 2,8 mm | 2,0 mm | 10 mm | 32 Leiterplatten |
180 | 4,0 mm | 2,5 mm | 10 mm | 32 Leiterplatten |
300 | 3,5 mm | 2,5 mm | 10 mm | 32 Leiterplatten |
Die Länge der Profile (Maß X) errechnet sich nach den unten stehenden Angaben.
Maß D = Leiterplattenbreite
Maß X = Länge der Profilschiene
