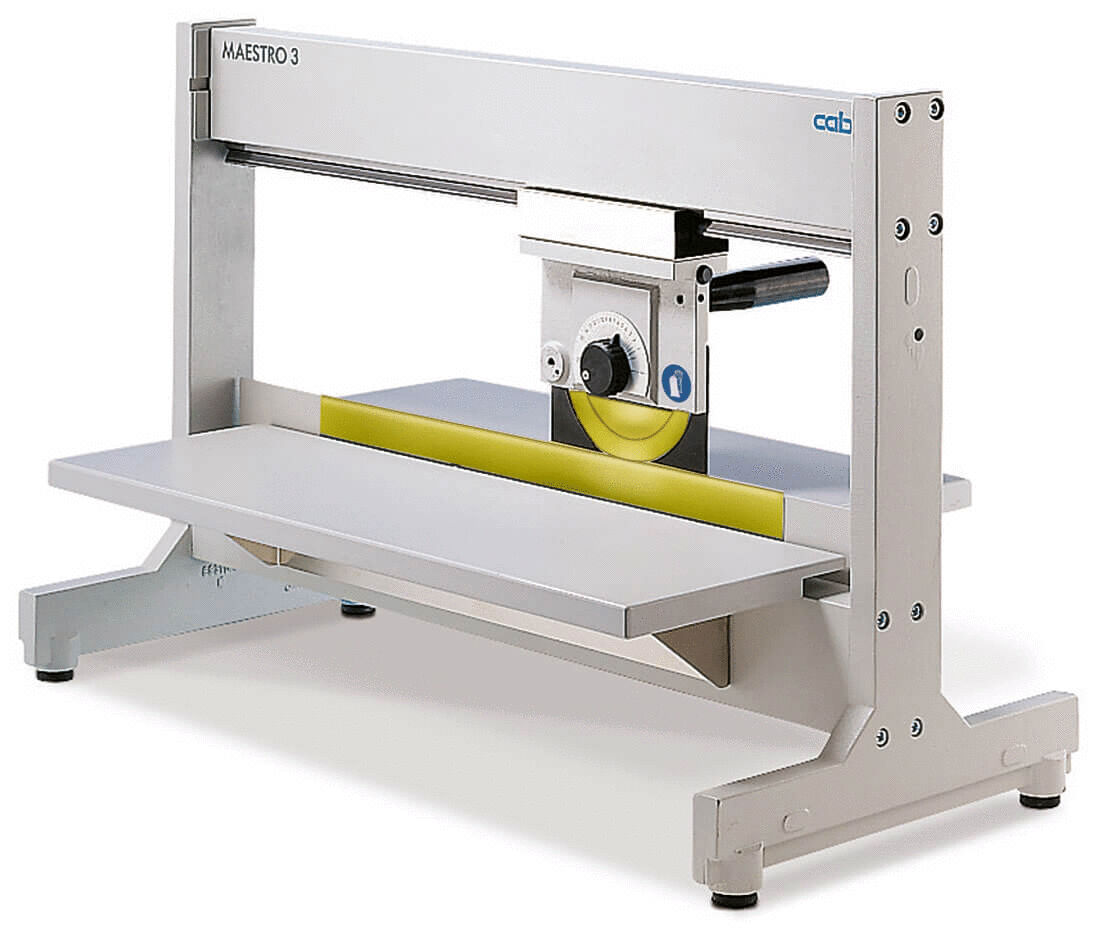

Nutzentrenner MAESTRO 3E / 450 manuell

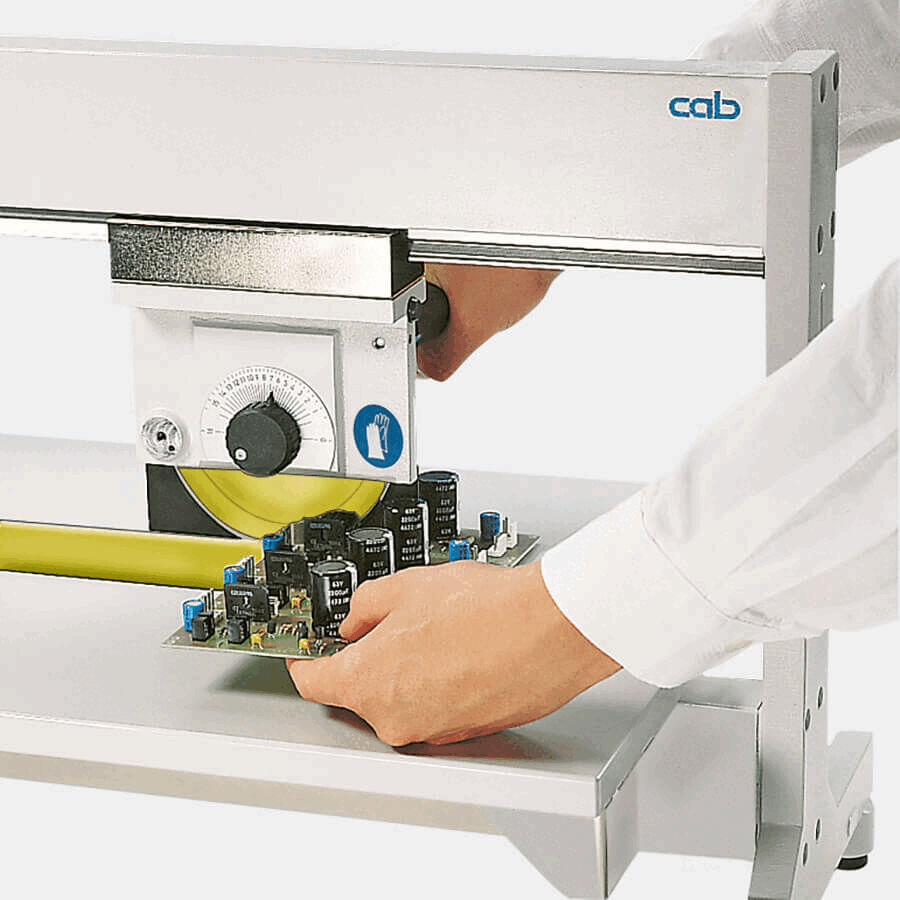

Der Nutzentrenner MAESTRO 3E / 450 von CAB ermöglicht das präzise Trennen von Nutzenleiterplatten sowohl kleiner als auch großer Formate. Dieses manuell betriebene Gerät zeichnet sich durch einen variabel einstellbaren Auflagetisch und eine Ablage aus, die optimal auf die jeweilige Arbeitsposition eingestellt werden können. Der Abstand zwischen dem Linearmesser und der Ablage lässt sich so anpassen, dass Randstreifen effektiv durchfallen und aussortiert werden können.Die sichere Handhabung wird durch das Auflegen der Nutzenleiterplatte mit der Ritznut auf das Linearmesser und das manuelle Ziehen des Rollmessers gewährleistet. Dabei ist der Abstand zwischen Niederhalter und Linearmesser so justiert, dass ausschließlich entlang der Ritznut getrennt wird. Die Ritznut selbst kann durch Ausfräsungen unterbrochen sein, was zusätzliche Flexibilität beim Trennprozess bietet.
Technisch unterstützt der Nutzentrenner eine Leiterplattendicke von 0,8 bis 3,2 mm und eine maximale Restdicke von 0,8 mm bei einer Ritztiefe von mindestens 0,25 mm. Die maximale Trennlänge beträgt 450 mm. Das Gerät arbeitet bei einer Betriebstemperatur von 10 bis 35 °C und einer Luftfeuchtigkeit von 10 bis 85%, nicht kondensierend. Die Sicherheitsstandards CE und FCC Class 1 sind erfüllt, was die Einhaltung der EG-Richtlinien bestätigt.
Die Maße des Nutzentrenners betragen 455 x 350 x 700 mm bei einem Gewicht von 22 kg, was seine robuste Bauweise unterstreicht.
Details
- Ausführung Ausführung
- manuell
- Schnittlänge Schnittlänge
- 450 mm
- LP-Stärke LP-Stärke
- 0,8 - 3,2 mm
- Breite
- 350 mm
- Höhe Höhe
- 455 mm
- Max. Restdicke Max. Restdicke
- 0,8 mm
- Ritztiefe Ritztiefe
- 0,25 mm
- Tiefe Tiefe
- 700 mm
- Max. Bauteilhöhe Bestückungsseite Max. Bauteilhöhe Bestückungsseite
- 34 mm
- Max. Bauteilhöhe Lötseite Max. Bauteilhöhe Lötseite
- 23 mm
- Gewicht Gewicht
- 22 kg
- Betriebstemperatur Betriebstemperatur
- 10 - 35 °C
- Lagertemperatur Lagertemperatur
- 0 - 60 °C
- Luftfeuchtigkeit Luftfeuchtigkeit
- 10 - 85 %
- Transporttemperatur Transporttemperatur
- -25 - 60 °C
Ersatzteile
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie

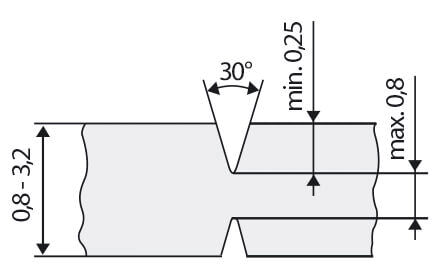

Nutzenleiterplatte
Leiterplattendicke: | 0,8 - 3,2 mm |
Restdicke typisch: | 1/3 der Leiterplattendicke, max. 0,8 mm |
Ritztiefe: | min. 0,25 mm |
Vergrößerung der Außenmaße nach dem Trennen: | 0,1 - 0,2 mm |
Die Ritznut kann durch Ausfräsungen unterbrochen sein.
Bei überstehenden Bauteilen muss das Linearmesser ausgespart werden.
Bei Bedarf anfragen.
Bauteilhöhe:

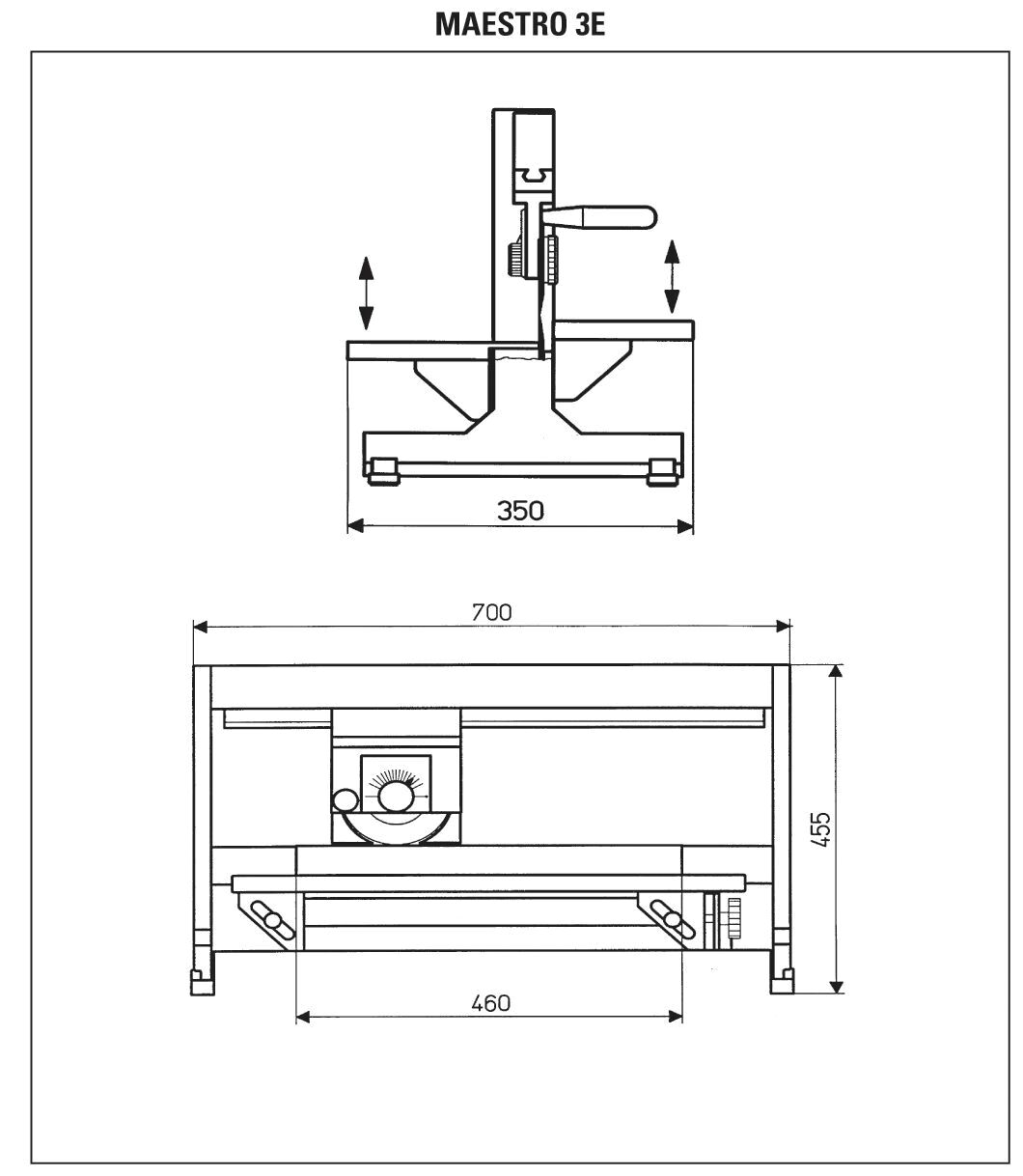

(Maße siehe Zeichnung)
Technische Daten
Trennprinzip: | Bestückungsseite: Rollmesser |
Trennvorgang: | manuell |
Trennlänge: | max. 450 mm |
Erdung Druckknopf: | Ø 10 mm |
Betriebstemperatur: | 10 - 35 °C |
Lager-/Transporttemperatur: | -20 - 50 °C |
Luftfeuchte nicht kondensierend: | 10 - 85% |
Sicherheitsanforderungen: | CE, FCC class 1 |
Gewicht: | 22 kg |
Maße H x B x T: | 455 x 350 x 700 mm |
Die Geräte entsprechen den Sicherheitsanforderungen der EG-Richtlinien.
Eine EG-Konformitätserklärung liegt den Geräten bei.
