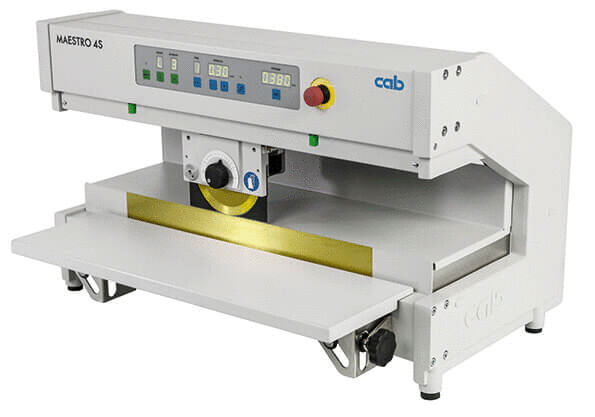

Nutzentrenner MAESTRO 4S / 600 für Alu-Leiterplatten
Nutzentrenner MAESTRO 4S / 600 für Alu-Leiterplatten
Der Nutzentrenner MAESTRO 4S / 600 wurde speziell für das stressfreie Trennen vorgeritzter Aluminium-Leiterplatten entwickelt. Dieses Modell gewährleistet eine präzise Verarbeitung von Leiterplatten mit einer Dicke von bis zu 3,2 mm. Durch den Einsatz programmierbarer Trennschritte von 0,6 mm bis zu 0,05 mm und die Möglichkeit, bis zu acht Programme zu speichern, wird eine hohe Flexibilität in der Fertigung erreicht. Die mehrmalige Überfahrt der Ritznut minimiert Zug- und Druckspannungen, wodurch das Risiko der Beschädigung empfindlicher Bauteile nahe der Ritznut reduziert wird. Eine Erhöhung des Messerabstands um 0,1 mm halbiert bereits die Zug- und Druckspannung, bei 0,2 mm wird diese um mehr als das Zehnfache minimiert. Technische Daten:

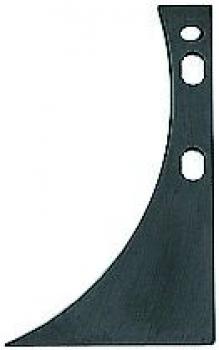

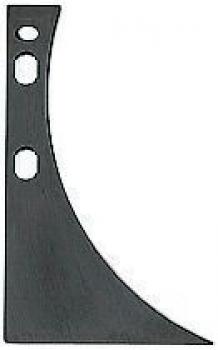

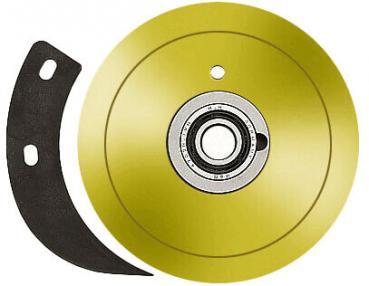

- Trennprinzip: Rollmesser (Bestückungsseite), Linearmesser (Lötseite)
- Trennvorgang: wegoptimiert, Motorantrieb
- Trenngeschwindigkeit: 300, 500 mm/s, umschaltbar
- Materialien: FR4, Aluminium
- Bauteilhöhe: bis 34 mm
- Trennlänge: bis 600 mm
- Ablagetisch Tiefe: 200 mm
- Spannung: 100 - 240 VAC, 50/60 Hz
- Emissionsschalldruckpegel: LpA < 70 dB (A)
- Betriebstemperatur: + 10 - 35°C, Luftfeuchtigkeit 10 - 85%
- Abmessungen: 852 x 434 x 425 mm
- Gewicht: 46 kg
- Zulassungen: CE, FCC Class A

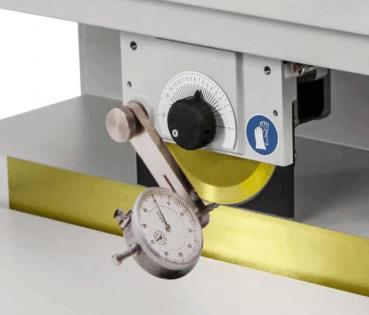

Lieferumfang umfasst den Nutzentrenner, Netzkabel, Fußschalter, Sechskantschlüssel, Auflagetisch inklusive Montageset, Messeinrichtung und eine Bedienungsanleitung in Deutsch und Englisch.
Artikelnummer: 8936745-ALU
Der Nutzentrenner MAESTRO 4S / 600 wurde speziell für das stressfreie Trennen vorgeritzter Aluminium-Leiterplatten entwickelt. Dieses Modell gewährleistet eine präzise Verarbeitung von Leiterplatten mit einer Dicke von bis zu 3,2 mm. Durch den Einsatz programmierbarer Trennschritte von 0,6 mm bis zu 0,05 mm und die Möglichkeit, bis zu acht Programme zu speichern, wird eine hohe Flexibilität in der Fertigung erreicht. Die mehrmalige Überfahrt der Ritznut minimiert Zug- und Druckspannungen, wodurch das Risiko der Beschädigung empfindlicher Bauteile nahe der Ritznut reduziert wird. Eine Erhöhung des Messerabstands um 0,1 mm halbiert bereits die Zug- und Druckspannung, bei 0,2 mm wird diese um mehr als das Zehnfache minimiert. Technische Daten:
- Trennprinzip: Rollmesser (Bestückungsseite), Linearmesser (Lötseite)
- Trennvorgang: wegoptimiert, Motorantrieb
- Trenngeschwindigkeit: 300, 500 mm/s, umschaltbar
- Materialien: FR4, Aluminium
- Bauteilhöhe: bis 34 mm
- Trennlänge: bis 600 mm
- Ablagetisch Tiefe: 200 mm
- Spannung: 100 - 240 VAC, 50/60 Hz
- Emissionsschalldruckpegel: LpA < 70 dB (A)
- Betriebstemperatur: + 10 - 35°C, Luftfeuchtigkeit 10 - 85%
- Abmessungen: 852 x 434 x 425 mm
- Gewicht: 46 kg
- Zulassungen: CE, FCC Class A
Lieferumfang umfasst den Nutzentrenner, Netzkabel, Fußschalter, Sechskantschlüssel, Auflagetisch inklusive Montageset, Messeinrichtung und eine Bedienungsanleitung in Deutsch und Englisch.
Artikelnummer: 8936745-ALU
Details
- Breite [mm]
- 852
- Höhe [mm] Höhe [mm]
- 434

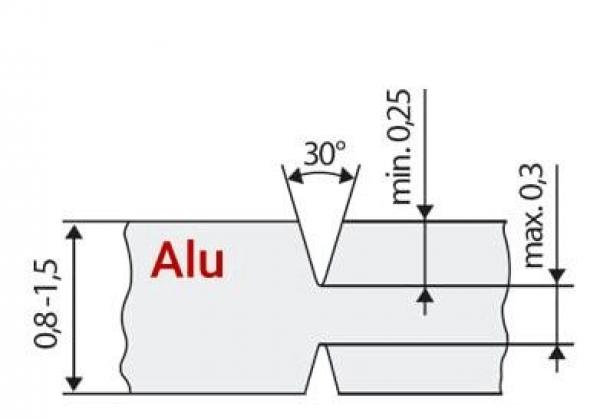

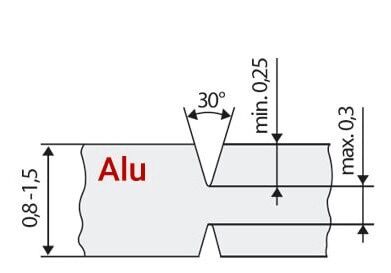

- Max. Restdicke B Max. Restdicke B
- 1,2 mm
- Ritztiefe Ritztiefe
- 0,25 mm
- Schnittlänge Schnittlänge
- 600 mm
- Tiefe [mm] Tiefe [mm]
- 425 mm
- Gewicht Gewicht
- 46 kg
- LP-Stärke LP-Stärke
- 3,2 mm
- Betriebstemperatur Betriebstemperatur
- 10 - 35 °C
- Lagertemperatur Lagertemperatur
- 0 - 60 °C
- Luftfeuchtigkeit Luftfeuchtigkeit
- 10 - 85 %
- Transporttemperatur Transporttemperatur
- -25 - 60 °C
