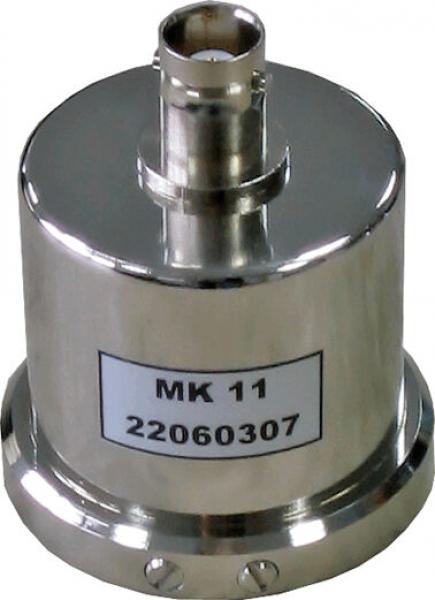

Das Bild zeigt ein metallisches, zylindrisches Bauteil mit einer runden Basis und einem Anschluss oben. Es hat eine glatte Oberfläche und trägt ein Etikett mit der Aufschrift "MK 11" und einer Nummer.
Preview: Das Bild zeigt ein kompaktes, rechteckiges Gerät mit einem digitalen Display auf der Vorderseite. Es hat zwei große Tasten mit Beschriftungen "A" und "B", sowie weitere Tasten zum Einstellen und Starten. Oben befindet sich eine flache Plattform.
Preview: Das Bild zeigt ein metallisches, zylindrisches Bauteil mit einer runden Basis und einem Anschluss oben. Es hat eine glatte Oberfläche und trägt ein Etikett mit der Aufschrift "MK 11" und einer Nummer.
CPM 374 / Charged Plate Monitor inkl. Messkopf MK11
(Art.Nr.: 7100.CPM374-MK11)
Das Bild zeigt ein kompaktes, rechteckiges Gerät mit einem digitalen Display auf der Vorderseite. Es hat zwei große Tasten mit Beschriftungen "A" und "B", sowie weitere Tasten zum Einstellen und Starten. Oben befindet sich eine flache Plattform.
Das Bild zeigt ein metallisches, zylindrisches Bauteil mit einer runden Basis und einem Anschluss oben. Es hat eine glatte Oberfläche und trägt ein Etikett mit der Aufschrift "MK 11" und einer Nummer.
Mobile Preview: Das Bild zeigt ein kompaktes, rechteckiges Gerät mit einem digitalen Display auf der Vorderseite. Es hat zwei große Tasten mit Beschriftungen "A" und "B", sowie weitere Tasten zum Einstellen und Starten. Oben befindet sich eine flache Plattform.
Mobile Preview: Das Bild zeigt ein metallisches, zylindrisches Bauteil mit einer runden Basis und einem Anschluss oben. Es hat eine glatte Oberfläche und trägt ein Etikett mit der Aufschrift "MK 11" und einer Nummer.
Merken / Anfragen

CPM 374 / Charged Plate Monitor inkl. Messkopf MK11

CPM 374 / Charged Plate Monitor inkl. Messkopf MK11

dpvlink:
4763
Weitere Produktinformationen

3,403.25 CHF

zzgl. 8.1% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

CPM 374 / Charged Plate Monitor inkl. Messkopf MK11

Der Charged Plate Monitor CPM 374 mit Messkopf MK11 ist ein hochpräzises Instrument zur Messung elektrostatischer Spannungspotentiale und Entladezeiten, basierend auf dem Feldmühlen-Influenz-Prinzip. Mit einer Eingangsimpedanz von 1015Ω und einer integrierten Hochspannungseinheit, die hochohmig getrennt und berührungssicher ist, bietet dieses Gerät eine zuverlässige Leistung gemäß den Normen EN 61340-5-1 und EOS/ESD S.3.1.
Die kompakte Bauweise und der Akkubetrieb ermöglichen mobilen Einsatz, während der Netzanschluss auch stationären Betrieb zulässt. Bedient wird der CPM 374 über zwei Taster, unterstützt durch ein menügesteuertes Interface, das auf einem zweizeiligen, alphanumerischen LCD-Display mit den Maßen 100mm x 24mm angezeigt wird. Die Messdaten, inklusive positiver und negativer Entladezeiten sowie Offsetspannung, werden im internen, nichtflüchtigen EEPROM-Speicher gesichert und können über eine RS 232 Schnittstelle ausgelesen werden.
Das Gerät misst 152 x 152 x 152 mm, wiegt ca. 1,5 kg und arbeitet bei einer Betriebstemperatur von 0 - 40 °C sowie einer Luftfeuchtigkeit von 10 - 60 %. Der interne Akkublock (7,2V / 1300mAh) wird permanent überwacht und kann extern mit einem 12V DC / 750mA Netzteil betrieben werden.
Im Lieferumfang enthalten sind ein Steckernetzteil, eine Erdungsleitung, ein leitfähiger Tragekoffer, Software sowie ein Werkskalibrierschein und eine Bedienungsanleitung in Deutsch und Englisch.
Breite
152 mm
Höhe
Höhe
152 mm
Länge
Länge
152 mm
Empfohlenes Kalibrierintervall
Empfohlenes Kalibrierintervall
12 Monate bzw. gemäß Prüfmittelliste
Gewicht
Gewicht
990 g
Betriebstemperatur
Betriebstemperatur
0 - 40 °C
Luftfeuchtigkeit
Luftfeuchtigkeit
10 - 60 %
Zubehör anzeigen
Zubehör

Zubehör

Das Bild zeigt ein Kalibrierzertifikat in Deutsch mit Details zum Hersteller und Gerät. Daneben ist ein Gerät mit Display abgebildet, umgeben von einem grünen Logo.
Kalibrierung für Charged Plate Monitor
Kalibrierung Charged Plate Monitor
incl. Zertifikat
dpvlink
26315

Preis auf Anfrage
Zum Artikel
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

CPM 374 / Charged Plate Monitor

Der Charged Plate Monitor CPM 374 misst das elektrostatische Spannungspotential über eine integrierte Plattenelektrode. Mithilfe einer Timerfunktion ermittelt das Gerät die Entladezeit zwischen zwei definierten Spannungswerten. Es kombiniert eine Hochspannungseinheit mit einem Elektrofeldmeter auf Basis des Feldmühlen-Influenz-Prinzips, das durch seine extrem hohe Eingangsimpedanz von 10¹⁵ Ω besonders präzise Messungen von Spannungspotentialen und Entladezeiten ermöglicht – ideal zur Prüfung von Luftionisationssystemen.

Der CPM 374 erfüllt die Anforderungen der Normen EN 61340-5-1 und EOS/ESD S.3.1, ist durch seine hochohmige Trennung berührungssicher und somit für den industriellen Einsatz bestens geeignet. Dank kompakter Bauweise und Akkubetrieb eignet sich das Gerät sowohl für den mobilen als auch für den stationären Einsatz via Netzanschluss.

Die Bedienung erfolgt intuitiv über zwei Tasten und ein menügesteuertes System. Ein zweizeiliges LCD-Display zeigt alle relevanten Messparameter übersichtlich an. Die gemessenen Entladezeiten (positiv und negativ) sowie die Offsetspannung werden im internen, nichtflüchtigen EEPROM gespeichert und können später über die RS232-Schnittstelle ausgelesen werden.

Der CPM 374 ist als Standardversion ohne Messkopf oder als Ausführung inkl. Hochspannungsmesskopf verfügbar.

Technische Daten:

Abmessungen:

152 x 152 x 152 mm

PC-Schnittstelle:

serielle Schnittstelle zur Steuerung der Funktionen und zur Messwertausgabe

Stromversorgung:

intern mit Akkublock 7,2V / 1300mAh (permanent überwacht)
extern mit Netzteil 12V DC / 750mA

Anzeige:

alphanumerisches Display
2 Zeilen x 16 Zeichen (100mm x 24mm)

Ladezeit:

max. 14 Std.

Stromaufnahme

ca. 150mA im Akkubetrieb / ca. 600mA im Netzbetrieb



Lieferumfang:
Steckernetzteil, Erdungsleitung, leitfähiger Tragekoffer, Software, Werkskalibrierschein und Bedienungsanleitung (deutsch/englisch).


Artikelbild
Artikelbezeichnung
Breite
Höhe
Länge
Empfohlenes Kalibrierintervall
Spannung
Gewicht
Betriebstemperatur
Luftfeuchtigkeit
Preis
Vergleichen
7100.CPM374 - CPM 374 / Charged Plate Monitor
7100.CPM374
CPM 374 / Charged Plate Monitor
152 mm
152 mm
152 mm
12 Monate bzw. gemäß Prüfmittelliste
9 - 12 V
990 g
0 - 40 °C
10 - 60 %
3,190.30 CHF
7100.CPM374-MK11 - CPM 374 / Charged Plate Monitor inkl. Messkopf MK11
7100.CPM374-MK11
CPM 374 / Charged Plate Monitor inkl. Messkopf MK11
152 mm
152 mm
152 mm
12 Monate bzw. gemäß Prüfmittelliste

990 g
0 - 40 °C
10 - 60 %
3,403.25 CHF
