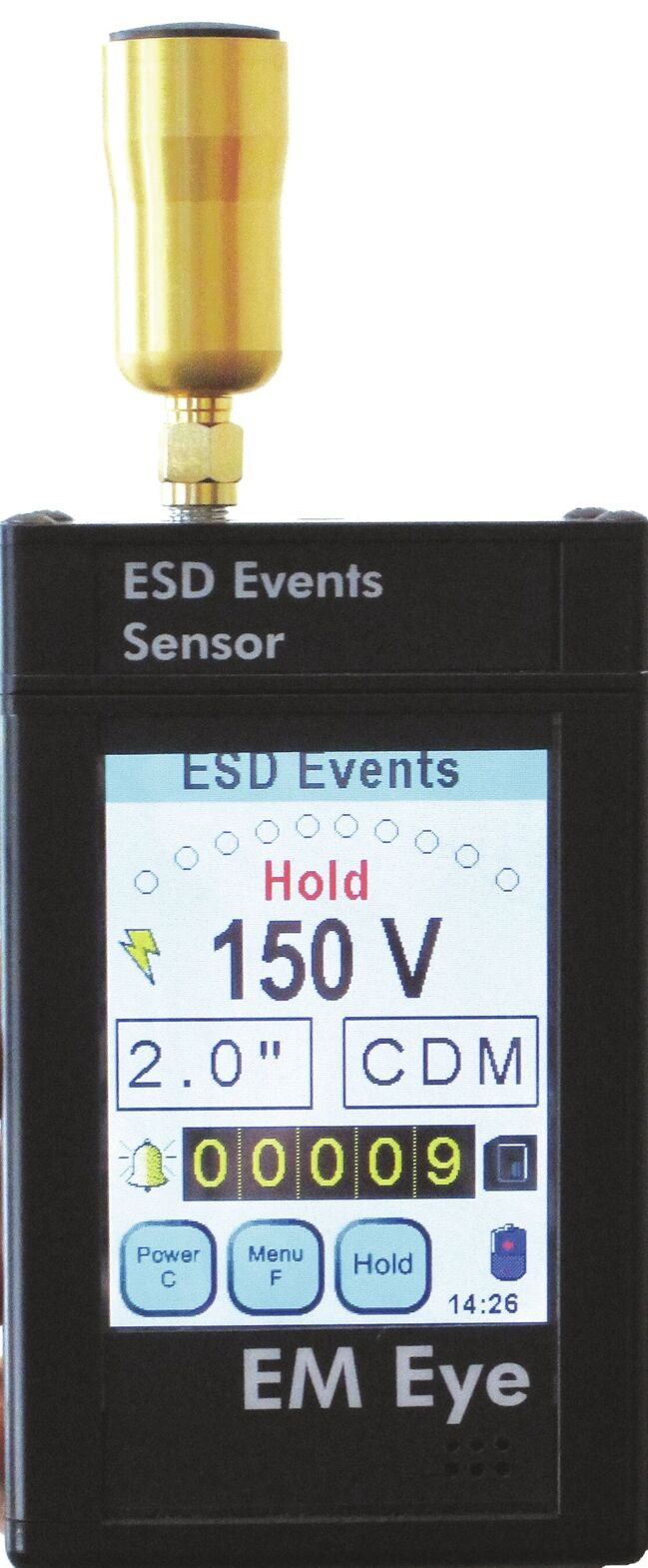

EM EYE METER mit ESD-Sensor
EM EYE METER mit ESD-Sensor
Das EM EYE METER mit ESD-Sensor, Modell CTM048-21, ist ein hochmodernes, tragbares Messgerät, das speziell für die Überwachung und Analyse von elektromagnetischen und elektrostatischen Feldern sowie Radiofrequenzen konzipiert wurde. Es dient zur Minimierung von ESD-Risiken, Sicherung der Compliance mit Sicherheitsstandards und Identifikation von Störquellen in elektronischen Geräten. Dieses Gerät ist ideal für den Einsatz in Bereichen wie Elektronikfertigung, Wartung, Forschung und IT, um eine sichere und störungsfreie Arbeitsumgebung zu garantieren.Das EM EYE METER erkennt hochfrequente elektrische Felder mittels einer miniaturisierten Richtantenne und ermöglicht das Messen sowie Aufzeichnen von Einzel- und Durchschnittswerten. Zusätzlich ist das Gerät mit einem ESD-Sensor ausgestattet, der ESD-Ereignisse gemäß verschiedener Entladungsmodelle wie CMD, MM, HBM oder Raw Input erfasst und analysiert. Es misst Maximalspannung, Durchschnittswerte und ermöglicht die Einstellung von Grenzwerten sowie die Aufzeichnung und Auswertung der gemessenen Spannungen.
Die technische Ausstattung umfasst einen modularen Aufbau, einen Touchscreen mit fortschrittlicher Benutzerführung, Lautsprecher- und Kopfhörerausgabe, sowie die Möglichkeit, Daten ereignisbezogen oder in einstellbaren Intervallen auf einer MikroSD-Karte zu speichern. Das Frequenzband reicht von 1 MHz bis 2,5 GHz. Die Energieversorgung erfolgt über einen Lithium-Ionen-Akku oder Netzbetrieb, ergänzt durch eine Abschaltautomatik zur Energieersparnis.
Die Abmessungen des Gerätes betragen 65 mm in der Breite, 32 mm in der Höhe und 105 mm in der Länge. Das empfohlene Kalibrierintervall liegt bei 12 Monaten oder gemäß der Prüfmittelliste, und die Betriebstemperatur rangiert von 10 bis 40 °C.
Details
- Breite
- 65 mm
- Höhe Höhe
- 32 mm
- Länge Länge
- 105 mm
- Empfohlenes Kalibrierintervall Empfohlenes Kalibrierintervall
- 12 Monate bzw. gemäß Prüfmittelliste
- Spannung Spannung
- 100 - 24 V
- Betriebstemperatur Betriebstemperatur
- 10 - 40 °C
Zubehör anzeigen
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
EM EYE Meter Mobiler Detektor

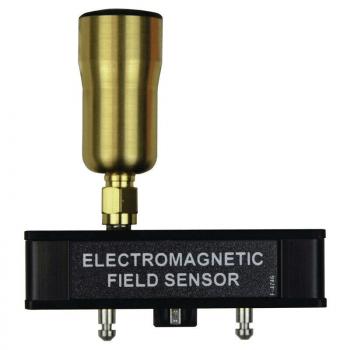

EMI-Modul Feldstärkesensor
Zur Verwendung als EM-Feldstärke-, Leistungsdichte- oder EIRP-Meter. Das EM EYE Meter erkennt und misst hochfrequente elektrische Felder über eine miniaturisierte Richtantenne. Zum Messen und Aufzeichnen von Einzel- und Durchschnittswerten.
- weitere Informationen zum EMI-Modul auf Anfrage -
Sensortypen

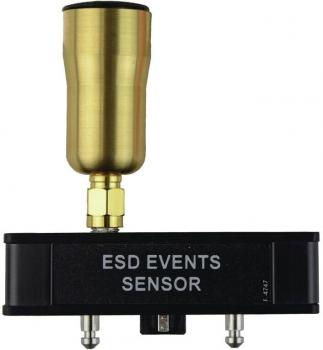

ESD-Sensor-Modul
Das EM EYE Meter ist in der Lage, ESD-Ereignisse gemäß der Entladungsmodelle CMD, MM, HBM, oder Raw Input festzustellen.
Messung von- Maximalspannung
- Durchschnittswerte
- Grenzwerteinstellung
- Spannung der einzelnen ESD-Ereignisse
- Ereigniszähler
- Raw-Input-Mode zum Aufzeichnen und Auswerten der gemessenen Spannungen zur späteren Analyse
Eigenschaften
- Modularer Aufbau
- Erfasst Anzahl und Werte von ESD-Ereignissen
- Touchscreen mit fortschrittlicher Benutzerführung TFT 240x320px
- Lautsprecher- und Kopfhörerausgabe
- Auswahl von Fern- und lokalen Antennen
- Zeitanzeige, Holdfunktion
- Datenaufzeichnung ereignisbezogen oder in einstellbaren Intervallen
- Datenerfassung auf Standard MikroSD-Karte
- Messdatentabellenanzeige auch auf Bildschirm des Gerätes
- Frequenzbandbreite 1 MHz bis 2,5 GHz
- Lithium-Ionen-Akku mit Ladegerät oder Netzbetrieb
- Abschaltautomatik zur Energieersparnis
- Einzelsensoren und Remote Sensoren verfügbar
Spezifikationen
- Abmessungen B 65 x H 32 x L 105 mm
- Datenaufnahmeintervall:
Spitzenwerte: 1 – 360 s
Durchschnittswerte: 0,1 – 360 s - Betriebstemperatur: 10-40 C
- Kopfhörer-Buchse: 3,5 mm
- Antennen/Kabel-Anschluss:
Reversibler SMA
- weitere Informationen auf Anfrage -
