Schrägvornschneider 593AE
Schrägvornschneider 593AE

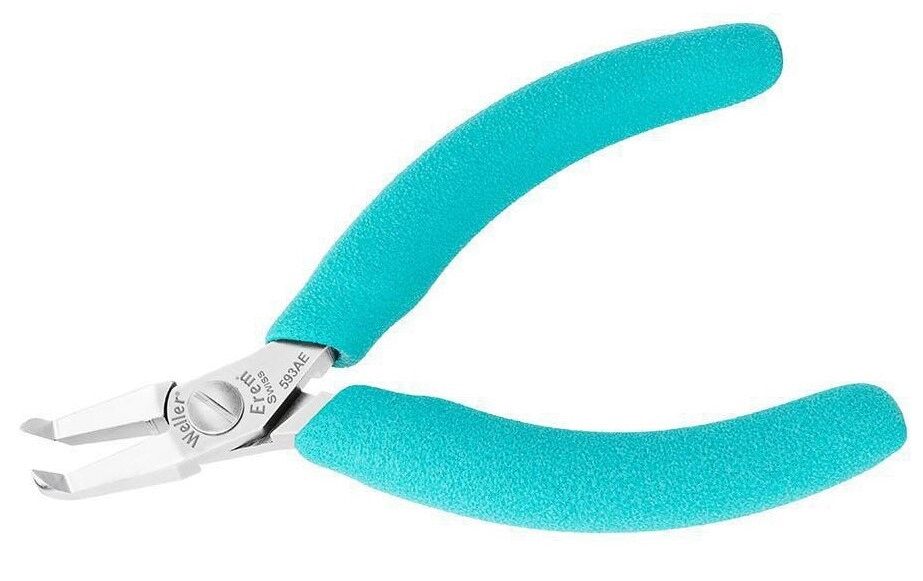

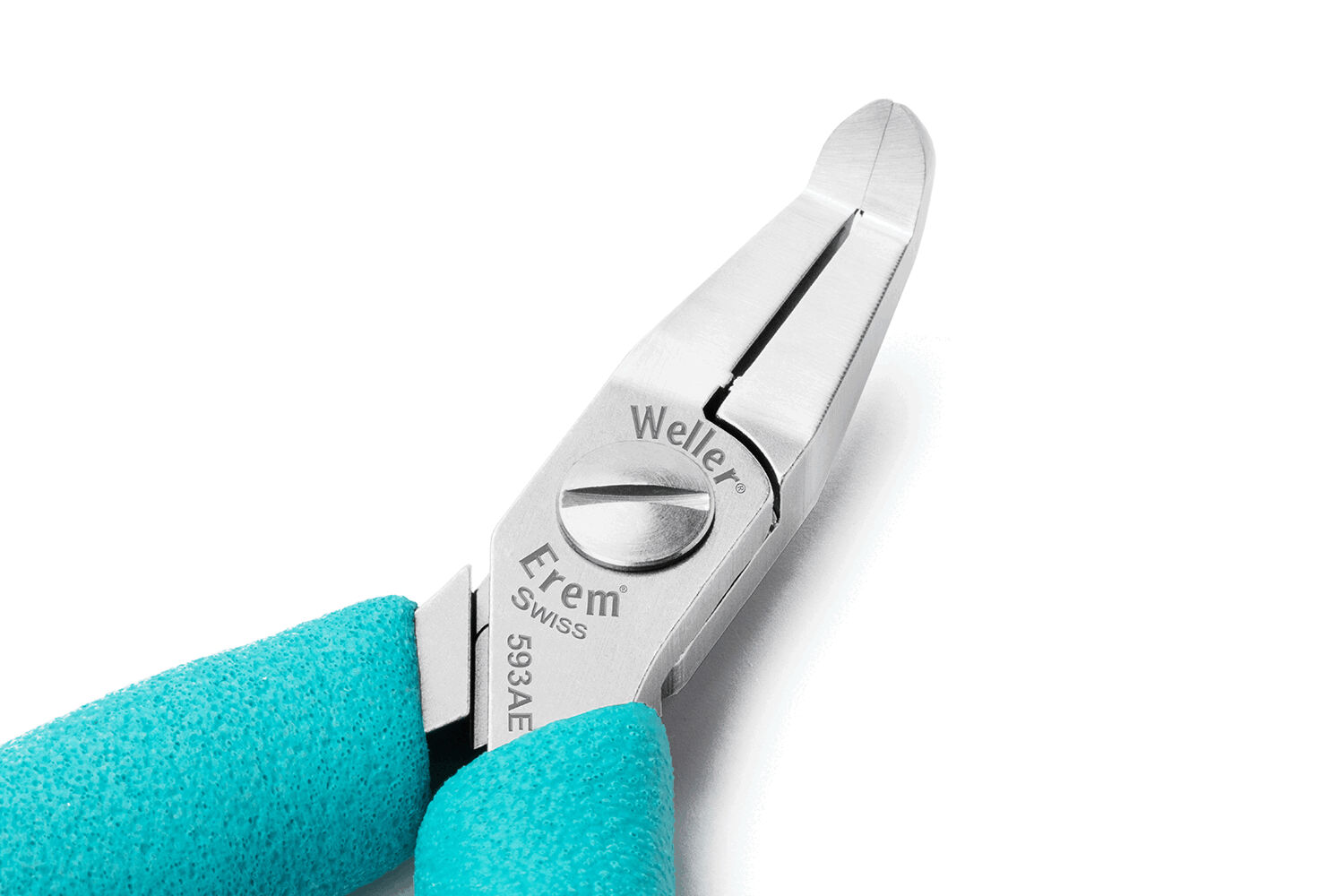

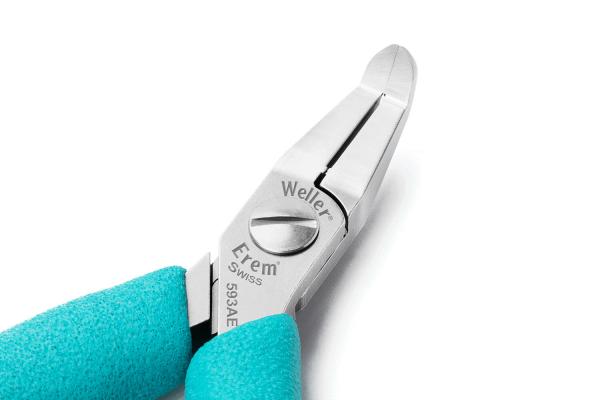

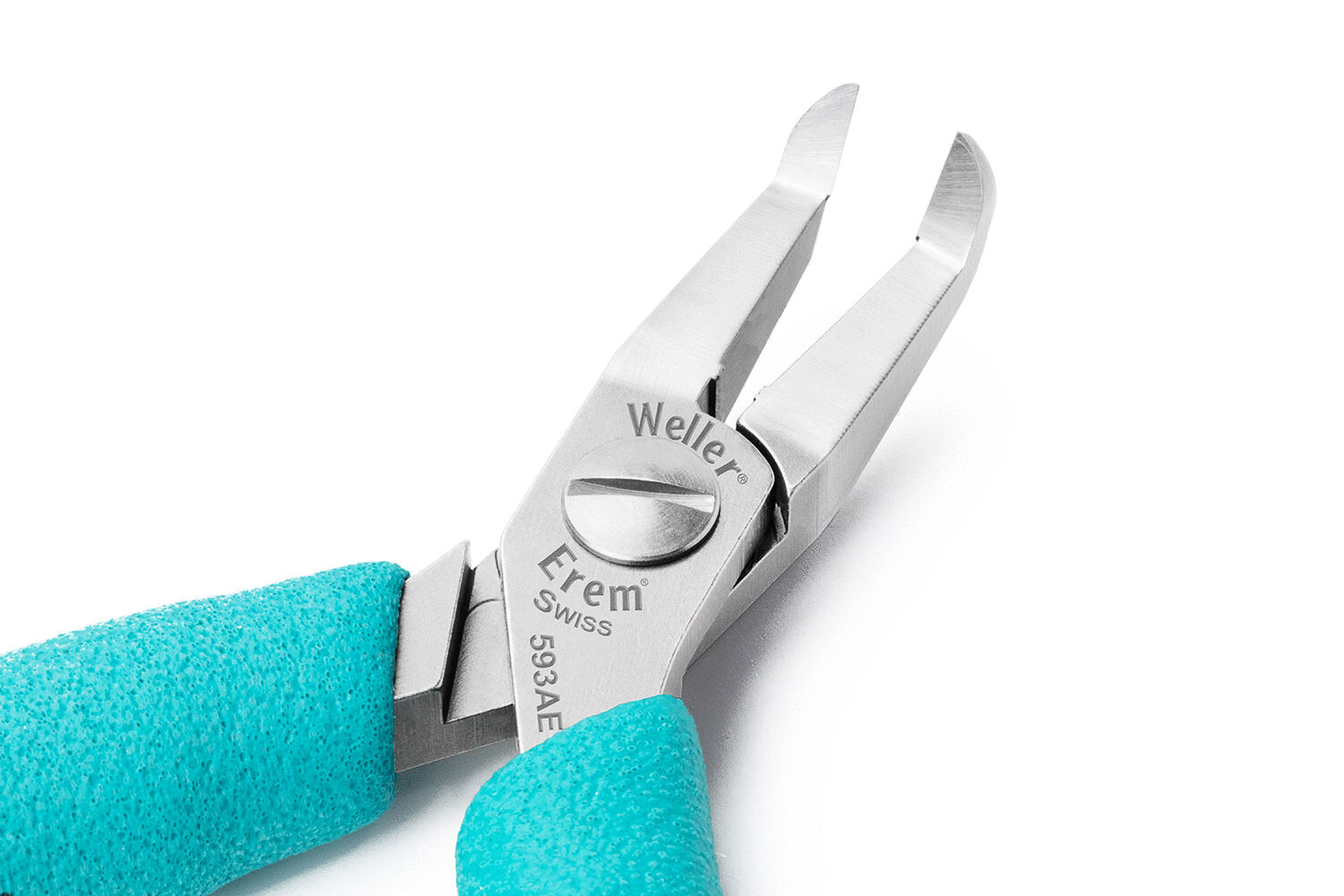

Der Schrägvornschneider 593AE von Weller Erem ist ein hochwertiges Präzisionswerkzeug, das speziell für den Einsatz in der Mikroelektronik und auf eng bestückten Leiterplatten entwickelt wurde. Dieser Schneidetyp ist ideal für das Schneiden von DIL-Kontakten direkt am Bauteil, dank seines abgewinkelten, schmalen Kopfes und der ESD-sicheren Ausführung. Die Schneiden sind aus robustem Werkzeugstahl gefertigt und auf Rockwell 63-65 HRc gehärtet, was eine lange Haltbarkeit und die Möglichkeit des Nachschärfens bietet.Die technischen Spezifikationen umfassen eine Kopfbreite von 11 mm, eine Kopfdicke von 6 mm und eine Backenlänge von 20 mm. Der Schneider verfügt über eine Gesamtlänge von 115 mm und eine Klingenlänge von 5,08 mm. Zudem ist das Werkzeug für weiche Materialien bis zu einem Durchmesser von 1,02 mm und für mittelharte Materialien bis zu 0,4 mm geeignet. Die reflektionsfreie Oberfläche und der Übergangswiderstand zwischen 10^5 und 10^9 Ohm gemäß MIL-Standard garantieren Sicherheit bei der Arbeit.
Zusätzliche Features wie das patentierte Öffnungssystem, welches die Federn unsichtbar integriert und Verletzungsrisiken minimiert, sowie das Stop! Anschlagsystem, das das Überkreuzen der Schneiden verhindert, erhöhen die Funktionalität und Sicherheit des Werkzeugs. Optional ist ein Drahthalter erhältlich, der das Risiko von Augenverletzungen und Baugruppenbeschädigungen verringert.
Details
- Kopfform Kopfform
- abgewinkelt
- Wate Wate
- ohne Wate
- Kopftyp/-größe Kopftyp/-größe
- klein
- Zangentyp Zangentyp
- Schrägvornschneider
- Biegegrad Biegegrad
- 30 °
- Max Ø weich Max Ø weich
- 1,02 mm
- Max Ø medium Max Ø medium
- 0,4 mm
- Klingenlänge Klingenlänge
- 5,08 mm
- Länge Länge
- 115 mm
- ESD ESD
- ja
- AWG medium AWG medium
- 26
- AWG weich AWG weich
- 18
- Material Material
- Werkzeugstahl
- Kopfdicke Kopfdicke
- 6 mm
- Backenlänge Backenlänge
- 20 mm
- Kopfbreite Kopfbreite
- 11 mm
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
Ohne Wate
Speziell geformte Schneidkante, die nach innen gewölbt ist. Bündiger Schnitt. Nur für weiche Materialien wie feine Drähte.
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
Artikelbild
Artikelbezeichnung
Wate
Kopftyp/-größe
Zangentyp
Max Ø weich
Max Ø medium
Max Ø hart
Kopfform
Biegegrad
Preis
Vergleichen
ohne Wate (flächenbündig)
normal
Seitenschneider
1,57 mm
0,78 mm
ohne Wate
klein
Schrägschneider
1,57 mm
1,02 mm
abgewinkelt
ohne Wate
klein
Schrägvornschneider
1,29 mm
0,57 mm
abgewinkelt
45 °
ohne Wate
klein
Schrägvornschneider
1,02 mm
0,4 mm
abgewinkelt
30 °
